Bản Mã Tam Giác

Bản mã tam giác (hay còn gọi là gân tăng cứng, ke góc, pát tam giác) là tấm thép được gia công cắt hình tam giác, dùng để hàn vào các góc vuông của kết cấu nhằm phân tán lực và tăng độ cứng vững. Tại Kim Khí Vina, chúng tôi cung cấp dịch vụ cắt Laser và Plasma CNC bản mã tam giác với tốc độ nhanh chóng, đường cắt sắc nét, đáp ứng mọi yêu cầu kỹ thuật của nhà thầu.

Bảng giá bản mã tam giác tại kho TPHCM – Cập nhật liên tục

Bản mã tam giác là gì?

Trong kết cấu thép, tại các vị trí giao nhau giữa Cột và Dầm, hoặc chân cột, thường xuất hiện ứng suất tập trung rất lớn. Nếu chỉ hàn đối đầu đơn thuần, mối hàn rất dễ bị xé hoặc bụng dầm bị oằn (buckling) khi chịu tải trọng gió bão.

Bản mã tam giác chính là giải pháp cho vấn đề này. Nó là một tấm thép phẳng (Plate) cắt hình tam giác vuông hoặc tam giác cân. Khi được hàn vào góc vuông, nó đóng vai trò như một thanh chống xiên, giúp khóa cứng góc 90 độ, ngăn chặn biến dạng hình học.

Trong giới kỹ thuật, chúng tôi thường gọi nó bằng các tên chuyên môn tùy theo vị trí:

• Stiffener (Gân tăng cứng): Khi hàn vào bụng dầm/cột.

• Gusset Plate (Bản mã liên kết): Khi dùng để nối thanh giằng.

• Bracket (Ke góc): Khi dùng làm giá đỡ.

Bản mã tam giác được sản xuất bằng công nghệ nào?

Cắt một hình tam giác thì đơn giản, nhưng cắt hàng nghìn cái bản mã tam giác đều nhau tăm tắp, phẳng phiu và quan trọng nhất là cắt vát góc thoát hàn (snip corner) thì cần công nghệ hiện đại. Tại Kim Khí Vina, chúng tôi loại bỏ phương pháp cắt gió đá thủ công lạc hậu để áp dụng các công nghệ sau:

Cắt Laser Fiber (Công nghệ khuyên dùng)

Đây là công nghệ chủ lực của Kim Khí Vina cho các loại bản mã dày dưới 20mm.

Ưu điểm:

• Chính xác tuyệt đối: Đường cắt sắc lẹm, kích thước chuẩn đến 0.1mm.
• Không cong vênh: Vùng ảnh hưởng nhiệt hẹp giúp bản mã tam giác nhỏ không bị biến dạng, ốp sát vào dầm cột dễ dàng.
• Cắt chi tiết khó: Máy Laser dễ dàng cắt vát một góc nhỏ (15-20mm) ở đỉnh góc vuông – chi tiết cực kỳ quan trọng để bản mã không bị cấn vào đường hàn góc của dầm khi lắp ráp.

Cắt Plasma CNC (Hypertherm)

Dành cho các loại gân tăng cứng siêu dày (từ 20mm đến 50mm) dùng trong cầu đường hoặc chân đế máy nặng.

• Ưu điểm: Tốc độ cắt nhanh, chi phí rẻ hơn Laser.

• Lưu ý: Bề mặt cắt sẽ có độ nghiêng nhẹ (vát cạnh) đặc trưng của tia Plasma, nhưng không ảnh hưởng nhiều đến chất lượng mối hàn góc (fillet weld).

Cắt Chặt (Shearing)

Dành cho các loại ke góc mỏng, nhỏ, số lượng lớn dùng trong nội thất hoặc dân dụng.

• Ưu điểm: Giá thành rẻ nhất.

Phân loại sản phẩm và giải pháp bảo vệ bề mặt

Dựa trên kinh nghiệm 15 năm bảo vệ chống ăn mòn, tôi chia bản mã tam giác thành 3 dòng chính để bạn lựa chọn phù hợp với môi trường công trình:

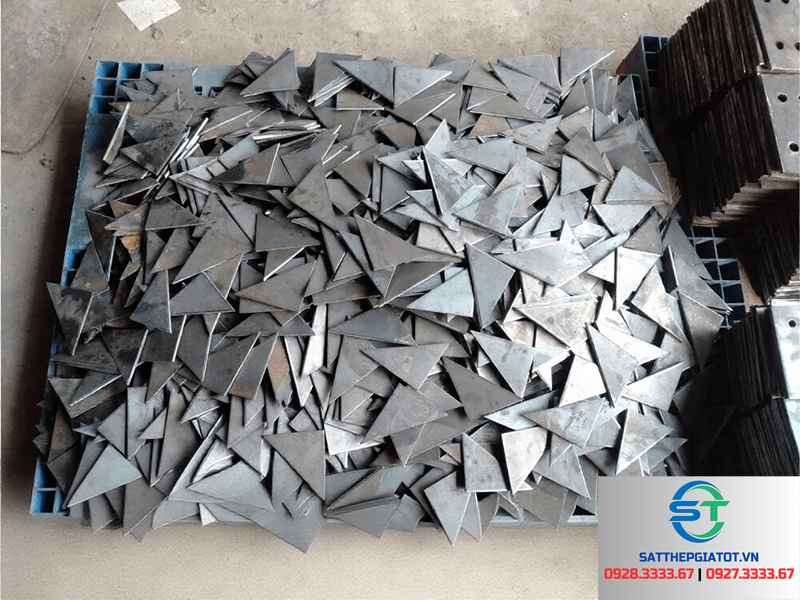

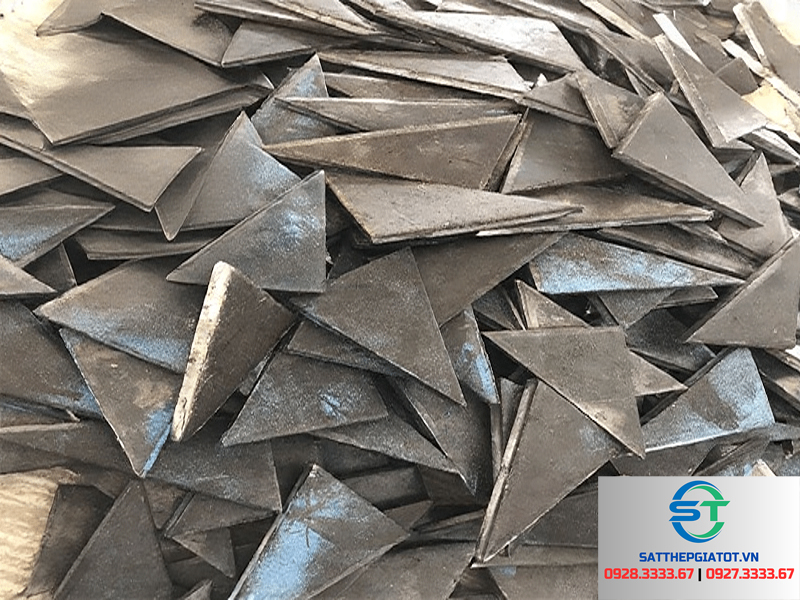

Bản mã tam giác hàng đen

• Mô tả: Thép cán nóng nguyên bản, bề mặt xanh đen.

• Ứng dụng: Dùng làm gân tăng cứng hàn bên trong cột hộp, dầm hộp (vị trí kín) hoặc các kết cấu sẽ được sơn phủ hoàn thiện tại công trường.

• Lợi ích: Chi phí thấp nhất, độ bám dính mối hàn tốt nhất.

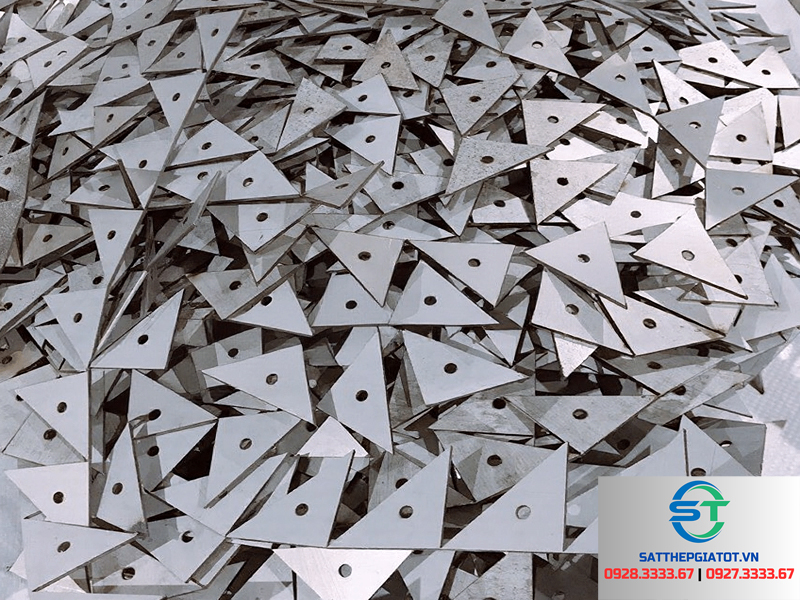

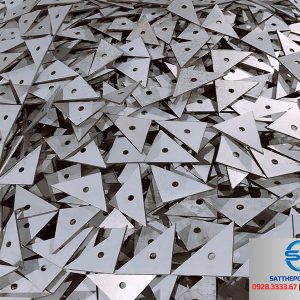

Bản mã mạ kẽm điện phân

• Mô tả: Lớp mạ mỏng, sáng bóng.

• Ứng dụng: Ke góc kệ siêu thị, giá đỡ nội thất, chi tiết máy trong nhà.

Bản mã mạ kẽm nhúng nóng

Nếu bản mã tam giác dùng để làm pát đỡ ống nước ngoài trời, ke góc lan can cầu hoặc kết cấu nhà xưởng ven biển, tôi khuyên bạn bắt buộc dùng loại này.

• Quy trình: Bản mã sau khi cắt CNC sẽ được tẩy rỉ và nhúng vào bể kẽm nóng chảy ~450°C.

• Lợi ích: Lớp kẽm dày bao bọc toàn bộ, đặc biệt là các cạnh sắc vừa cắt (nơi dễ rỉ nhất). Nó bảo vệ thép nền khỏi ăn mòn lên đến 50 năm.

• Lưu ý: Khi đi mạ kẽm, bản mã tam giác bắt buộc phải có lỗ treo hoặc được thiết kế cắt vát góc để kẽm lỏng chảy thoát, tránh đọng kẽm sần sùi.

Bạn muốn so sánh chi phí để đưa ra quyết định kinh tế nhất? Mời bạn tham khảo bài viết chuyên sâu: Giá mạ kẽm nhúng nóng sắt thép tại website của Kim Khí Vina. Tại đó, tôi đã phân tích bảng giá chi tiết theo trọng lượng.

Đặc điểm và thông số kỹ thuật tiêu chuẩn

Một tấm bản mã tam giác chuẩn kỹ thuật tại Kim Khí Vina không chỉ là một miếng sắt hình tam giác. Nó phải tuân thủ các thông số sau:

Vật liệu (Mác thép):

• SS400 (JIS G3101 – Nhật): Phổ biến nhất (chiếm 80%). Độ dẻo cao, dễ hàn, không bị nứt chân khi chịu nhiệt hàn.
• A36 (ASTM – Mỹ): Cường độ cao, bề mặt đẹp.
• Q345B: Thép cường độ cao dùng cho kết cấu chịu tải trọng lớn (cầu trục, dầm cầu).

Kích thước phổ biến:

• Tam giác vuông cân: 100×100, 150×150, 200×200, 300×300 (mm).
• Tam giác vuông lệch: 100×200, 150×250 (Dùng cho các góc chịu lực không đối xứng).

Độ dày (t):

• Từ 4mm đến 20mm.
• Kinh nghiệm chuyên gia: Độ dày bản mã tam giác thường được chọn bằng hoặc mỏng hơn độ dày của bản bụng (web) hoặc bản cánh (flange) khoảng 2mm. Ví dụ: Dầm dày 10mm thì dùng gân tăng cứng dày 8mm hoặc 10mm.

Chi tiết đặc biệt (Snip Corner):

• Cắt vát 1 góc khoảng 15mm-25mm tại đỉnh vuông góc. Đây là chi tiết “nhỏ nhưng có võ”, giúp bản mã lắp khít vào góc dầm mà không bị cấn đường hàn dọc của dầm.

Ứng dụng và Dịch vụ gia công thép tấm liên quan

Bản mã tam giác có mặt ở khắp mọi nơi trong công trình:

1. Gân tăng cứng (Stiffener): Hàn vào bụng dầm I/H tại các vị trí gối đỡ, vị trí nối dầm để chống oằn bụng.

2. Ke góc cửa: Gia cường 4 góc của khung cửa sắt, cửa cổng để chống xệ cánh.

3. Pát đỡ (Bracket): Hàn vào cột để đỡ các đường ống, máng điện, hoặc sàn thao tác.

4. Chân đế máy: Gia cố chân máy để giảm rung động.

Dịch vụ gia công hỗ trợ tại Kim Khí Vina:
Chúng tôi cung cấp giải pháp trọn gói:

• Cắt Laser CNC: Cắt số lượng lớn với độ đồng đều 100%. Cắt vát góc thoát hàn tự động.

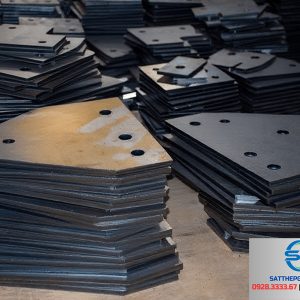

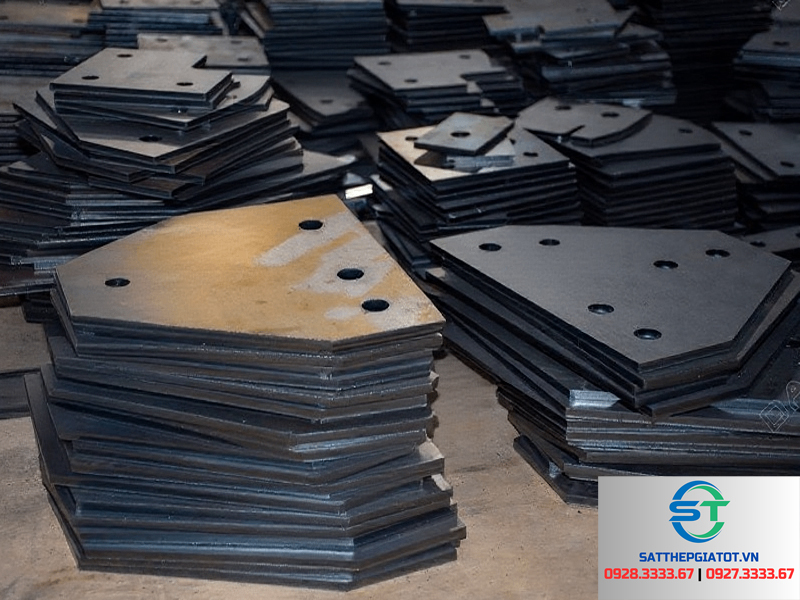

• Đột lỗ: Nếu bản mã tam giác dùng để bắt bu lông (ke góc lắp ghép), chúng tôi đột lỗ tròn/ovan chính xác.

• Chấn gập: Chấn tạo gân nổi trên bản mã để tăng độ cứng (dùng cho tôn mỏng).

Lưu ý vàng khi sử dụng và bảo quản

Là một kỹ sư kết cấu, tôi muốn chia sẻ vài lưu ý thực tế để bạn tránh gặp rắc rối khi thi công:

• Kỹ thuật hàn: Khi hàn bản mã tam giác vào dầm, không nên hàn kín mít 3 cạnh nếu không cần thiết. Đặc biệt tránh hàn tại các góc nhọn vì đây là nơi tập trung ứng suất nhiệt, rất dễ gây nứt chân mối hàn. Chỉ nên hàn 2 cạnh tiếp xúc.

• Kiểm tra độ phẳng: Bản mã tam giác cắt ra từ thép cuộn (thép băng) thường bị cong vênh. Khi ốp vào dầm sẽ tạo khe hở, tốn rất nhiều que hàn để bù đắp. Tại Kim Khí Vina, chúng tôi dùng thép tấm phẳng (Sheet) để cắt, đảm bảo độ phẳng tuyệt đối.

• An toàn lao động: Bản mã tam giác có các góc nhọn rất sắc bén. Khi vận chuyển và bốc xếp bắt buộc phải đeo găng tay bảo hộ dày để tránh tai nạn đứt tay.

Kim Khí Vina là địa chỉ mua bản mã tam giác chất lượng, giá tốt

Tại sao các xưởng cơ khí và nhà thầu xây dựng lại chọn Kim Khí Vina làm đối tác cung cấp bản mã?

1. Tối ưu chi phí bằng phần mềm: Chúng tôi sử dụng phần mềm Nesting chuyên dụng để xếp các hình tam giác lồng vào nhau trên khổ tôn một cách tối ưu nhất (như chơi xếp hình). Điều này giảm thiểu tối đa lượng thép vụn (scrap), giúp giảm giá thành sản phẩm đáng kể cho khách hàng so với việc cắt thủ công.

2. Tốc độ thần tốc: Hệ thống máy cắt Laser công suất lớn chạy 24/7. Chúng tôi có thể giao hàng vạn cái gân tăng cứng chỉ trong 1-2 ngày.

3. Vật liệu chuẩn: Cam kết thép SS400/A36 đủ ly, đủ ký, bề mặt đẹp. Không dùng thép rỉ sét hay thép âm quá mức cho phép.

4. Gia công chi tiết khó: Chúng tôi tự động cắt vát góc thoát hàn (snip corner) theo tiêu chuẩn bản vẽ, giúp thợ của bạn không phải mài tay tại công trường.

Dù chỉ là một miếng sắt hình tam giác, nhưng chất lượng gia công của nó ảnh hưởng trực tiếp đến tốc độ thi công hàn và độ bền của kết cấu. Hãy chọn Kim Khí Vina để sở hữu những sản phẩm Bản mã tam giác sắc nét, chính xác và kinh tế nhất.

Tác Giả: CEO Mã Quốc Sinh
