Bản Mã Tròn

Bản mã tròn là chi tiết liên kết không thể thiếu trong thi công cọc bê tông ly tâm, hệ thống đường ống và chân cột tròn. Tại Kim Khí Vina, chúng tôi ứng dụng công nghệ cắt Laser và Plasma CNC hiện đại nhất để tạo ra những sản phẩm bản mã tròn vành vạnh, bề mặt láng mịn, đáp ứng mọi tiêu chuẩn khắt khe của JIS và ASTM.

Bảng giá bản mã tròn đa dạng quy cáhc tại kho TPHCM – Kim Khí Vina

Sau đây là giá các bản mã tròn với đường kính phổ biến:

Bản mã tròn đường kính D = 100mm

Bản mã tròn đường kính D = 150mm

Bản mã tròn đường kính D = 200mm

Bản mã tròn đường kính D = 300mm

Bản mã tròn đường kính D = 350mm

Bản mã tròn là gì?

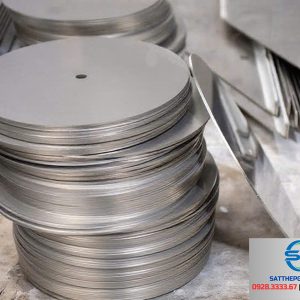

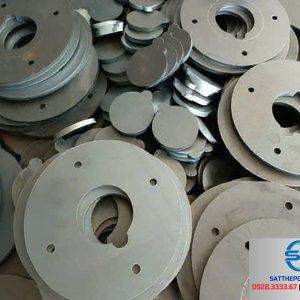

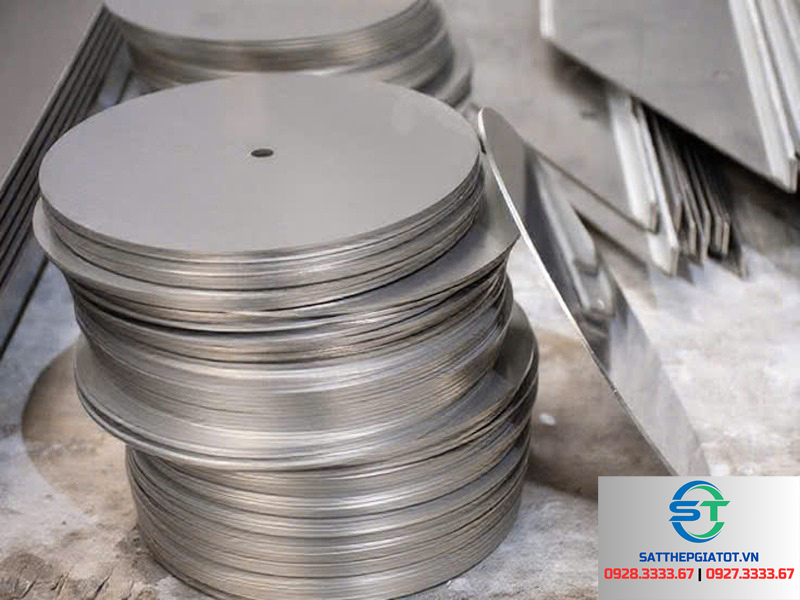

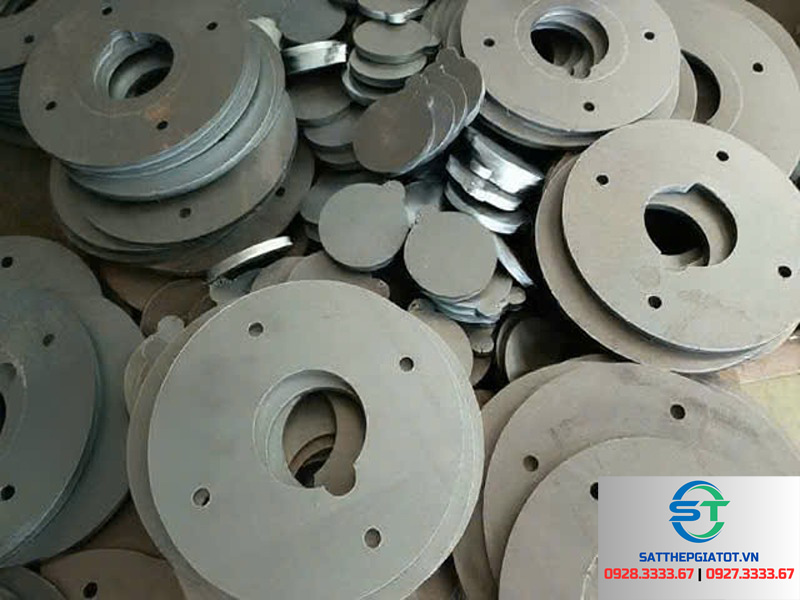

Trong kết cấu thép và xây dựng, bản mã tròn là một tấm thép được cắt theo hình tròn (đường kính D), có thể là dạng đĩa đặc (Blind Flange) hoặc dạng vành khuyên có lỗ rỗng ở giữa (Slip-on Flange).

Khác với bản mã vuông chịu lực tập trung tại các góc và cạnh, bản mã tròn có ưu điểm vượt trội về khả năng phân bố ứng suất đều theo chu vi. Chính vì vậy, nó là lựa chọn duy nhất cho:

• Đầu nối các đoạn cọc bê tông ly tâm (D300, D400, D500…).

• Mặt bích nối ống nước, ống dẫn khí, ống cứu hỏa.

• Chân cột đèn chiếu sáng, cột điện cao thế (thân cột tròn côn).

Công nghệ sản xuất bản mã tròn tại Kim Khí Vina

Cắt một hình vuông thì dễ, nhưng cắt một hình tròn chuẩn xác bằng tay là điều không thể. Những vết cắt thủ công bằng gió đá thường để lại cạnh răng cưa, hình méo mó (oval hóa), gây khó khăn cực lớn khi hàn nối hoặc lắp bu lông.

Tại Kim Khí Vina, chúng tôi giải quyết bài toán này bằng công nghệ 4.0:

Cắt Laser Fiber công suất lớn:

• Dành cho các loại bản mã tròn có độ dày dưới 20mm đòi hỏi độ chính xác tuyệt đối (dung sai ±0.2mm).
• Tia Laser tạo đường cắt siêu mịn, khe hở cực nhỏ, đảm bảo lỗ bu lông đồng tâm tuyệt đối với đường kính ngoài.

Cắt Plasma Hypertherm (Mỹ):

• Dành cho các bản mã dày từ 20mm đến 50mm.
• Tốc độ cắt nhanh, chi phí rẻ hơn Laser nhưng vẫn đảm bảo cạnh cắt vuông góc, ít xỉ hàn, tiết kiệm thời gian mài dũa cho khách hàng.

Quy trình đột lỗ thủy lực:

• Với các loại mặt bích cần bắt bu lông (tiêu chuẩn BS, JIS 10K, 20K…), chúng tôi sử dụng máy đột hoặc khoan CNC theo tọa độ, đảm bảo 100% lỗ khớp với van hoặc ống nối.

Phân loại và giải pháp bảo vệ bề mặt

Tùy vào môi trường sử dụng (chôn dưới đất, lắp trên cao hay trong nhà máy hóa chất), bạn cần chọn loại bản mã tròn có phương pháp xử lý bề mặt phù hợp.

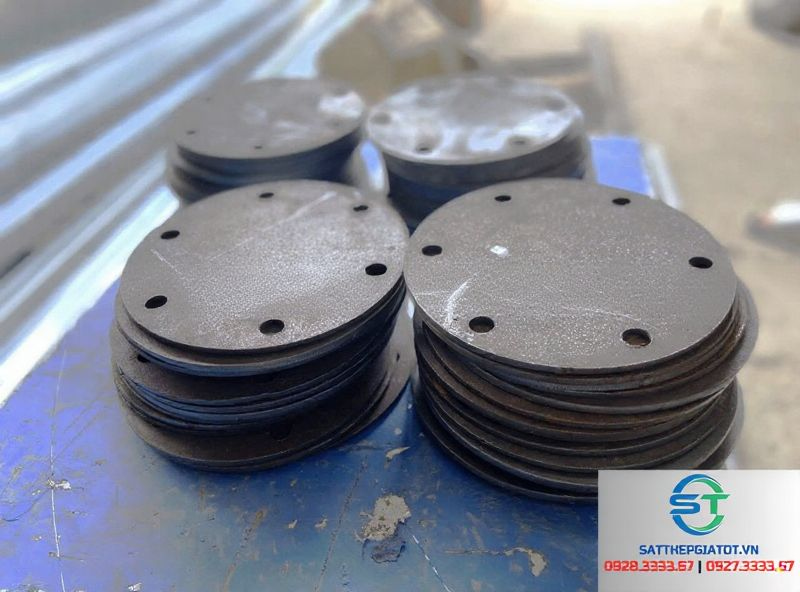

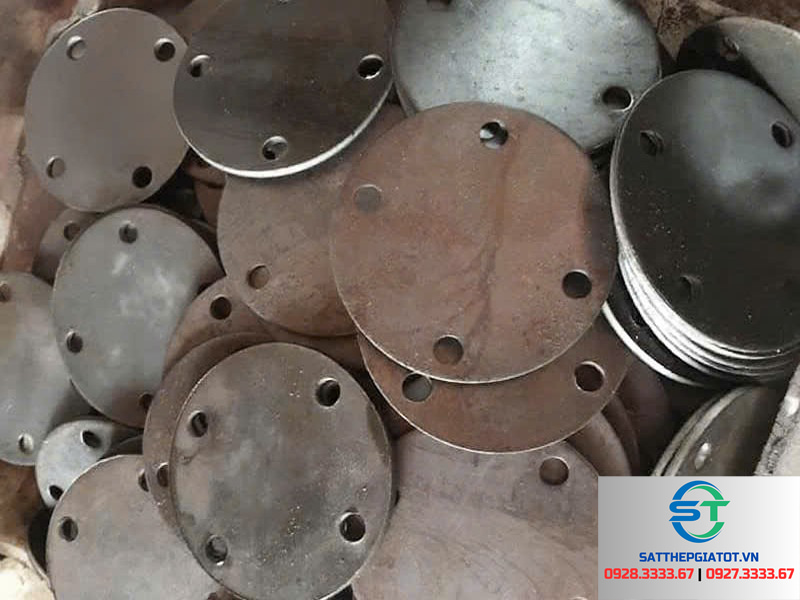

Bản mã tròn thép đen

• Đặc điểm: Bề mặt nguyên bản của thép tấm cán nóng (màu xanh đen hoặc rỉ nhẹ).

• Ứng dụng:

  • Dùng hàn nối cọc bê tông (vì sau khi hàn sẽ lấp đất hoặc đổ bê tông bao phủ).

  • Dùng làm nắp bịt đường ống tạm thời.

• Ưu điểm: Giá thành rẻ nhất, dễ hàn nhất.

Bản mã tròn mạ kẽm điện phân

• Đặc điểm: Phủ lớp kẽm mỏng sáng bóng.

• Ứng dụng: Dùng cho các chi tiết máy, chân bàn ghế, trang trí nội thất.

• Hạn chế: Không chịu được môi trường ẩm ướt hoặc ngoài trời lâu dài.

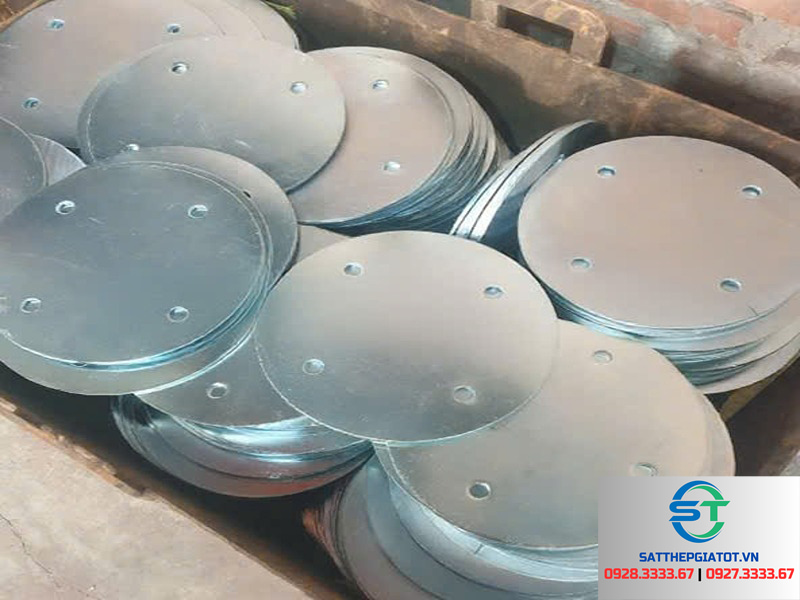

Bản mã tròn mạ kẽm nhúng nóng

Đây là “vũ khí” chống ăn mòn mà tôi luôn khuyên dùng cho các hệ thống đường ống lộ thiên hoặc chân cột đèn đường.

• Quy trình: Bản mã sau khi gia công thành phẩm được tẩy rỉ và nhúng trọn vào bể kẽm nóng chảy 450°C.

• Ưu điểm: Lớp kẽm dày (70-100 micron) bám chặt cả mặt trong và ngoài, bảo vệ thép nền khỏi bị rỉ sét, ăn mòn điện hóa trong 20-40 năm.

• So sánh: So với sơn chống rỉ, mạ kẽm nhúng nóng đắt hơn ban đầu nhưng rẻ hơn về lâu dài vì không tốn chi phí bảo trì.

Để có sự lựa chọn kinh tế nhất và hiểu rõ quy trình báo giá dịch vụ này, mời bạn tham khảo bài viết chuyên sâu: Giá mạ kẽm nhúng nóng sắt thép trên website của chúng tôi. Bài viết sẽ giúp bạn so sánh chi tiết chi phí giữa các phương pháp.

Đặc điểm và thông số kỹ thuật tiêu chuẩn

Là chuyên gia, tôi lưu ý bạn cần nắm rõ các thông số kỹ thuật để đặt hàng chính xác, tránh tình trạng “râu ông nọ cắm cằm bà kia”:

Chất liệu (Mác thép):

• SS400 (JIS G3101): Phổ biến nhất, độ dẻo cao, dễ gia công.
• A36 (ASTM): Thường dùng cho các dự án yêu cầu cường độ chịu lực cao hơn.
• Q235/Q345 (GB): Thép kết cấu thông dụng.

Kích thước thông dụng:

• Đường kính (OD): Từ D100mm đến D1000mm (hoặc lớn hơn theo yêu cầu).
• Độ dày (T): 3mm, 5mm, 8mm, 10mm, 12mm, 16mm, 20mm…

Tiêu chuẩn mặt bích (nếu làm bích ống):

• JIS 5K, 10K, 16K, 20K.
• BS 4504 PN10, PN16.
• ANSI Class 150, 300.
• Lưu ý: Mỗi tiêu chuẩn sẽ có tâm lỗ bu lông (PCD) và số lượng lỗ khác nhau.

Ứng dụng và Dịch vụ gia công thép tấm liên quan

Bản mã tròn có phạm vi ứng dụng rất đặc thù và yêu cầu tính đồng bộ cao:

1. Nối cọc ly tâm: Đây là ứng dụng lớn nhất. Bản mã dạng vành khuyên (vòng tròn rỗng) được hàn vào hai đầu đốt cọc tại nhà máy bê tông.

2. Mặt bích ống (Flanges): Hàn vào đầu ống thép để liên kết với van, máy bơm hoặc nối dài đường ống bằng bu lông.

3. Chân cột đèn/Cột điện: Bản mã tròn dày (20-30mm) hàn vào chân cột thép côn, bắt bu lông neo xuống móng trụ.

4. Cơ khí chế tạo: Làm bánh đà, nắp nồi hơi, chi tiết máy quay.

Dịch vụ gia công tại Kim Khí Vina:
Chúng tôi cung cấp giải pháp trọn gói để bạn không phải mang thép đi nhiều nơi:

• Cắt CNC theo bản vẽ: Bất kể hình dáng tròn, oval hay hoa văn phức tạp.

• Khoan/Đột lỗ chính xác: Đảm bảo lắp lẫn tốt (interchangeability).

• Vát mép (Beveling): Gia công vát cạnh để tạo rãnh hàn, giúp mối hàn ngấu sâu (rất quan trọng cho nối ống áp lực cao).

• Uốn cong/Lốc tròn: Nếu bạn cần bản mã cong để ốp vào thân ống lớn.

Lưu ý vàng khi sử dụng và bảo quản

Trong 15 năm làm nghề, tôi đã chứng kiến nhiều lô hàng bản mã tròn bị trả về do sai sót cơ bản. Hãy lưu ý:

• Kiểm tra độ phẳng: Bản mã tròn, đặc biệt là loại dùng cho mặt bích (flange), yêu cầu độ phẳng rất cao để đảm bảo kín nước/khí khi lắp gioăng (gasket). Nếu bản mã bị cong vênh do nhiệt khi cắt, nó là phế phẩm. Tại Kim Khí Vina, chúng tôi có máy nắn phẳng chuyên dụng sau khi cắt.

• Dung sai đường kính: Với bản mã đầu cọc, đường kính ngoài không được lớn hơn đường kính cọc (để tránh cạ vào thành hố khi ép) và không được nhỏ hơn quá nhiều (khó hàn).

• Bảo quản:

  • Tránh xếp chồng quá cao gây trượt ngã nguy hiểm (vì hình tròn dễ lăn).

  • Nếu là hàng thép đen, phải để nơi khô ráo. Nước đọng trên bề mặt tròn rất dễ gây rỉ sét cục bộ dạng rỗ (pitting).

Địa chỉ mua bản mã tròn chất lượng, giá tốt

Tại sao Kim Khí Vina lại là đối tác tin cậy của các nhà máy bê tông ly tâm và nhà thầu cơ điện lớn?

1. Chất lượng phôi thép: Chúng tôi cam kết sử dụng thép tấm loại 1, phẳng đẹp, đúng mác thép SS400/A36. Tuyệt đối không dùng thép cuộn cán lại kém chất lượng gây vênh mặt bích.

2. Công nghệ dẫn đầu: Hệ thống máy cắt Laser Fiber và Plasma CNC đời mới giúp chúng tôi tạo ra những sản phẩm bản mã tròn sắc nét, dung sai tính bằng zem (0.1mm).

3. Tiến độ thần tốc: Năng lực sản xuất lớn cho phép giao hàng tấn sản phẩm chỉ trong 24-48h.

4. Giá thành cạnh tranh: Là đơn vị nhập khẩu trực tiếp và gia công tại chỗ, chúng tôi cắt bỏ mọi khâu trung gian để mang lại mức giá tốt nhất cho bạn.

Hãy liên hệ ngay với Kim Khí Vina để được tư vấn kỹ thuật miễn phí và nhận báo giá tốt nhất cho dự án của bạn.
