Bản mã (thép bản mã / bản mã sắt) là chi tiết kim khí định hình được gia công pha cắt từ thép tấm chất lượng cao, giữ vai trò làm gối đỡ trung gian truyền tải và phân bổ ứng lực giữa các cấu kiện dầm, cột thép, vì kèo mái và hệ móng bê tông trong xây dựng nhà xưởng tiền chế và cơ khí chế tạo máy. Cập nhật hôm nay năm 2026, giá gia công bản mã thép tại Kim Khí Vina dao động từ 16.500 – 22.000 VNĐ/kg đối với bản mã đen mác SS400 và từ 24.500 – 30.500 VNĐ/kg đối với bản mã mạ kẽm nhúng nóng chuẩn ASTM A123. Bài viết dưới đây cung cấp đầy đủ bảng giá gia công CNC theo độ dày, bảng tra kích thước bản mã chân cột chuẩn kết cấu và năng lực gia công chuyên sâu tại xưởng.

Báo giá bản mã thép, thép bản mã cắt CNC mới nhất hôm nay

Giá bản mã thép (thép bản mã) hôm nay dao động từ 16.500 – 22.000 VNĐ/kg đối với bản mã đen mác thép SS400, và từ 24.500 – 30.500 VNĐ/kg đối với bản mã mạ kẽm nhúng nóng chuẩn ASTM A123, đơn giá đã bao gồm chi phí phôi thép tấm nguyên khối và công cắt định hình CNC chính xác theo bản vẽ kỹ thuật.

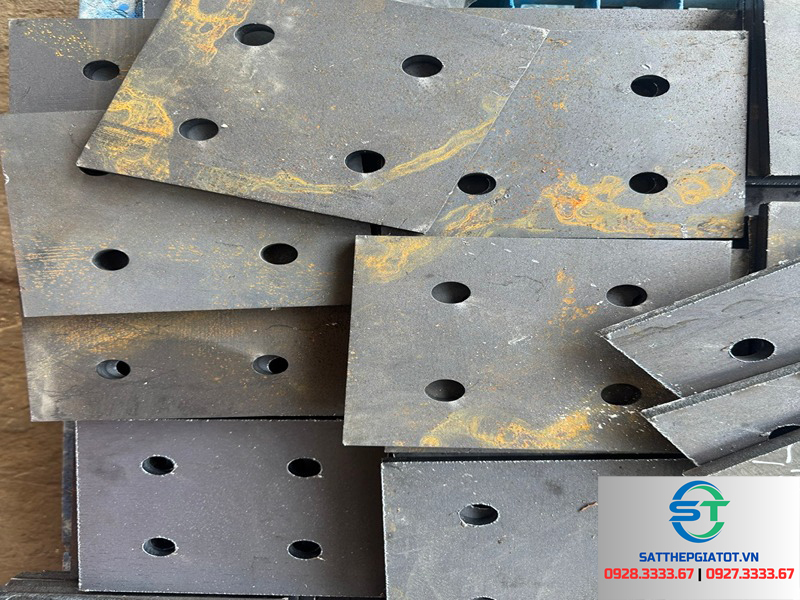

Gia công thép bản mã chân cột cắt vuông vắn và đột lỗ bu lông tại Kim Khí Vina

Lưu ý về đơn giá gia công: Bảng báo giá trên áp dụng cho các dịch vụ cắt bản mã theo yêu cầu theo kích thước tiêu chuẩn và bản vẽ thiết kế. Đối với các đơn hàng số lượng lớn trên 1 tấn hoặc các bản mã có biên dạng phức tạp (hình thang, vát góc, đột lỗ ovan), quý khách liên hệ hotline để nhận báo giá bóc tách theo bản vẽ CAD với mức chiết khấu tốt nhất.

Bảng tra kích thước bản mã thép, bản mã chân cột và bản mã tròn chuẩn kết cấu

Kích thước bản mã thép trong thiết kế kết cấu xây dựng dao động phổ biến từ 100x100mm đến 500x500mm đối với bản mã chân cột vuông/chữ nhật, đường kính từ D150mm đến D600mm đối với bản mã tròn, và độ dày từ 6mm đến 30mm kết hợp cùng các cỡ bu lông neo từ M14 đến M30 theo tiêu chuẩn TCVN 5575:2012.

Các dạng kích thước bản mã chân cột, bản mã tròn và bản táp đầu cọc

Bảng quy cách kích thước bản mã chân cột thông dụng

Quy chuẩn thiết kế bản mã tròn và bản táp đầu cọc bê tông

• Bản mã tròn (Flange Plate): Gia công cắt đường kính từ D150 đến D800, tâm đục lỗ tròn đồng tâm hoặc xỏ bu lông vòng ngoài, chuyên dùng làm mặt bích liên kết đường ống dẫn dầu khí, trụ đèn chiếu sáng và cột tháp thép tròn.
• Bản táp (Ban tap / Bản mã nối cọc ép): Tấm thép hình vuông kích thước 200×200, 250×250, 300×300 hoặc 350×350 độ dày từ 5mm – 10mm có khoét lỗ tròn giữa, dùng làm bản đệm hàn nối hai đoạn cọc bê tông cốt thép trong quá trình ép cọc móng sâu.

Bản mã là gì? Phân loại bản mã thép đen, mạ kẽm điện phân và mạ kẽm nhúng nóng

Bản mã (thép bản mã hay bản mã sắt) là những tấm thép định hình được gia công pha cắt từ thép tấm nguyên khối thành các hình dạng vuông, chữ nhật, tròn, tam giác hoặc hình thang có đột sẵn lỗ xỏ bu lông, đóng vai trò liên kết và truyền tải ứng lực uốn nén giữa các cấu kiện chịu lực như cột, kèo, dầm dỡ và móng bê tông cốt thép.

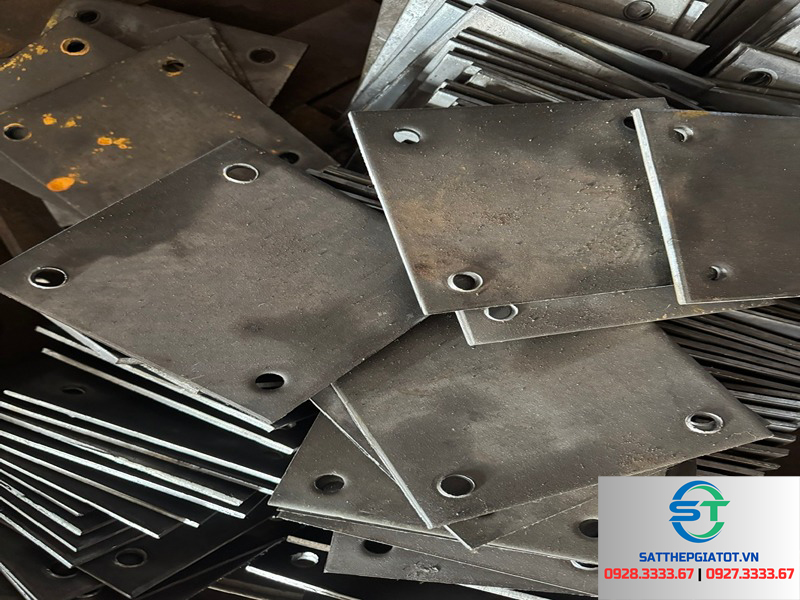

Cấu trúc các tấm thép bản mã định hình liên kết chân cột chịu tải

Phân loại theo công nghệ xử lý bề mặt

• Bản mã thép đen: Cắt trực tiếp từ thép tấm cán nóng nguyên bản, giữ lớp oxit sắt màu xanh đen. Chi phí thấp nhất, độ bám dính mối hàn cực tốt, thích hợp làm bản mã chôn ngầm trong bê tông móng hoặc các cấu kiện được sơn phủ 2 thành phần sau lắp dựng.
• Bản mã mạ kẽm điện phân: Phủ lớp kẽm mỏng 15 – 25 micromet, bề mặt sáng mịn thẩm mỹ, phù hợp công trình dân dụng trong nhà khô ráo.

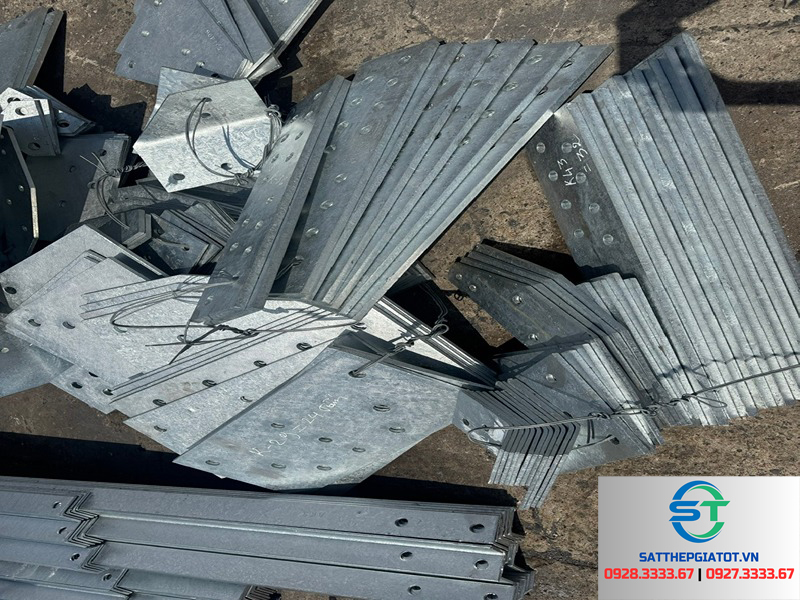

• Bản mã mạ kẽm nhúng nóng: Xử lý nhúng chìm trong bể kẽm nóng chảy 450°C đạt chuẩn ASTM A123, lớp phủ dày 75 – 100 micromet chống ăn mòn tuyệt đối cho các công trình ngoài trời, vùng ven biển và nhà máy hóa chất với độ bền trên 30 năm. Xưởng Kim Khí Vina nhận mạ kẽm nhúng nóng gia công mọi cấu kiện bản mã số lượng lớn.

Bảng so sánh 3 chủng loại thép bản mã

Để hiểu rõ hơn sự khác biệt về độ bền và chi phí giữa công nghệ mạ kẽm điện phân và mạ kẽm nhúng nóng, quý khách có thể tham khảo bảng so sánh chi tiết dưới đây:

Tiêu chuẩn mác thép phôi chế tạo

Toàn bộ sản phẩm bản mã tại Kim Khí Vina được gia công từ thép tấm cán nóng chất lượng cao:

• Mác thép SS400 (Tiêu chuẩn JIS G3101 – Nhật Bản): Giới hạn chảy 245 N/mm2, độ dẻo cao, đường hàn ngấu đều, chiếm 90% nhu cầu kết cấu thép tại Việt Nam.
• Mác thép A36 (Tiêu chuẩn ASTM A36 – Hoa Kỳ): Độ bền kéo cao, chuyên dùng cho các dự án vốn FDI và công trình hạ tầng trọng điểm.
• Mác thép Q235B / Q345B (Tiêu chuẩn GB/T 700 – Trung Quốc): Cơ tính ổn định, tối ưu chi phí cho khung nhà xưởng công nghiệp.

Công nghệ gia công sản xuất bản mã từ thép tấm: Laser CNC, Plasma và Oxy-Gas

Quy trình sản xuất bản mã thép tại Kim Khí Vina được tự động hóa 100% từ khâu lập trình bản vẽ xếp phôi Nesting đến công đoạn pha cắt bằng 3 công nghệ hiện đại: Laser Fiber công suất cao, Plasma CNC nguồn Hypertherm (Mỹ) và rùa cắt Oxy-Gas cho các tấm thép siêu dày đến 100mm.

Hệ thống máy cắt CNC tự động xử lý hàng trăm tấm bản mã mỗi ngày

So sánh 3 công nghệ cắt thép bản mã tại xưởng

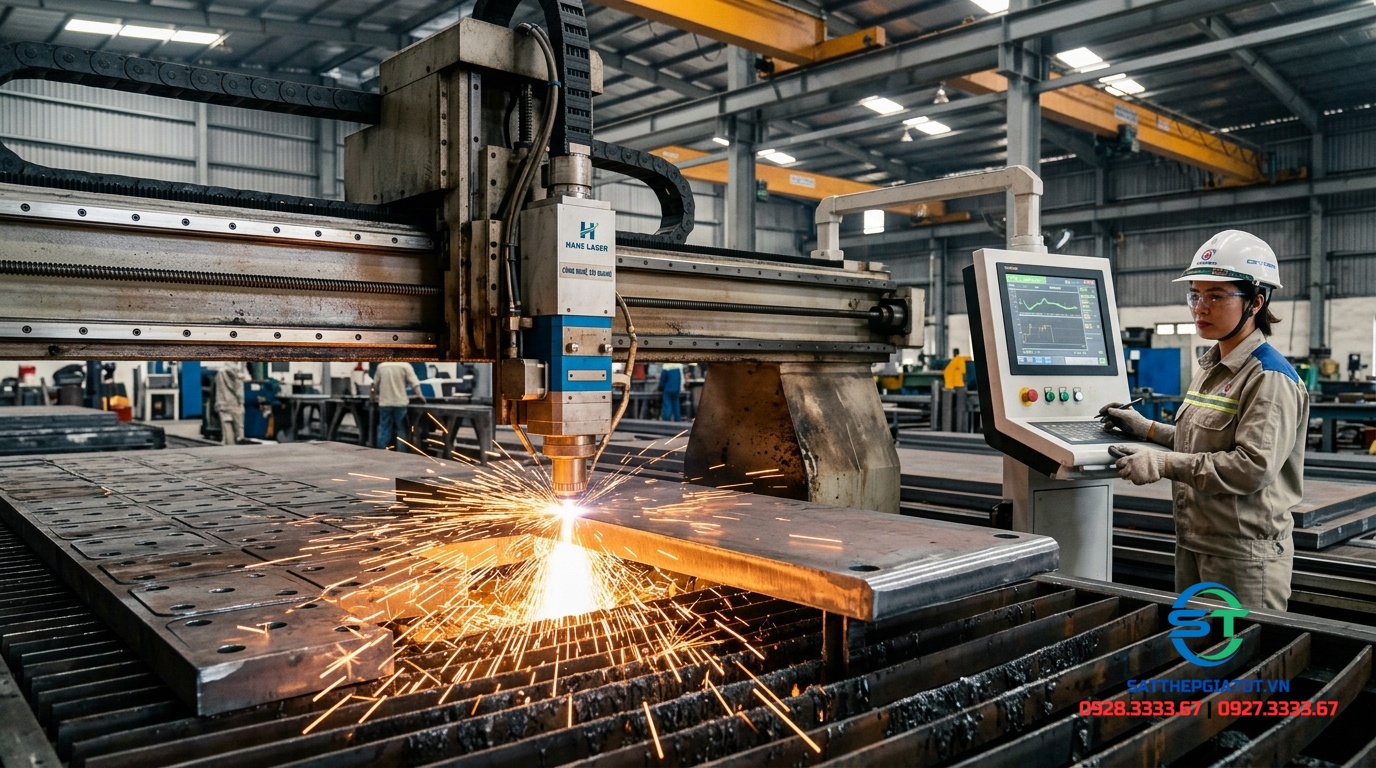

Máy cắt Laser CNC tự động gia công bản mã thép với độ chính xác tuyệt đối

• Cắt Laser Fiber CNC (Độ dày 3mm – 20mm): Chùm tia Laser hội tụ tạo mạch cắt siêu mịn, độ vuông góc cạnh cắt tuyệt đối, dung sai dưới ±0.2mm, triệt tiêu hoàn toàn ba via, không cần mài lại cạnh.
• Cắt Plasma CNC Hypertherm (Độ dày 6mm – 32mm): Tốc độ cắt siêu nhanh, chi phí gia công cạnh tranh nhất thị trường, thích hợp cho các đơn hàng bản mã chân cột số lượng lớn hàng nghìn tấm.
• Cắt Oxy-Gas tự động (Độ dày 30mm – 100mm): Sử dụng khí Oxy-Gas nhiệt độ cao để cắt đứt các tấm thép kết cấu siêu dày cho gối cầu, bệ máy thủy lực và chân cột chịu siêu tải trọng.

Quy trình 4 bước gia công bản mã tiêu chuẩn

1. Kiểm định phôi thép tấm: Kiểm tra độ phẳng, độ dày thực tế bằng thước panme và đối chiếu chứng chỉ CO/CQ của phôi thép Posco, Formosa, Hòa Phát.
2. Thiết kế bản vẽ Nesting: Kỹ sư kết cấu lập trình bản vẽ CAD và tối ưu hóa diện tích sắp đặt các chi tiết cắt trên tấm thép nhằm giảm tối đa lượng mạt sắt vụn dư thừa, hạ giá thành cho khách hàng.
3. Cắt định hình và đột lỗ bu lông: Máy CNC tự động cắt biên dạng ngoài và đột đồng thời các lỗ tròn hoặc lỗ oval (lỗ bầu dục) để xỏ bu lông móng.
4. Vát mép hàn và làm sạch: Vát mép góc V hoặc góc C với bản mã dày trên 16mm giúp đường hàn ngấu sâu vào lõi thép, sau đó tẩy sạch xỉ hàn và dầu mỡ.

Ứng dụng của bản mã sắt thép trong kết cấu nhà tiền chế và cơ khí chế tạo

Bản mã sắt thép đóng vai trò là mắt xích liên kết chịu tải trọng then chốt trong xây dựng nhà xưởng công nghiệp, cầu đường, ép cọc móng sâu và chế tạo máy, đảm bảo lực truyền từ dầm, cột phân bổ đều và triệt tiêu an toàn xuống móng bê tông.

Ứng dụng thực tế của bản mã chân cột và bản mã nút giàn trong công trình

Liên kết bản mã chân cột nhà thép (Base Plate)

Bản mã được hàn cố định trực tiếp vào đáy cột thép hình H, I hoặc ống tròn, sau đó được siết chặt với hệ thống 4 đến 8 bu lông neo móng (Anchor Bolt) chôn ngầm trong đài móng bê tông cốt thép:

• Khả năng chịu lực: Truyền tải toàn bộ tải trọng đứng (trọng lượng nhà xưởng), mô men uốn và lực cắt do gió bão tác động lên khung nhà.
• Thiết kế lỗ ovan: Giúp thợ cơ khí dễ dàng căn chỉnh sai số tâm bu lông neo trong quá trình cẩu lắp cột thép nặng hàng tấn.

Nút liên kết dầm kèo và hệ giằng gió (Gusset Plate)

Tại các điểm giao nhau giữa thanh dầm chính, thanh giàn thượng, giàn hạ và thanh giằng chéo chữ V hoặc thép góc L, bản mã hình tam giác hoặc hình thang tạo bề mặt phẳng rộng để hàn hoặc xỏ bu lông liên kết cường độ cao cấp bền 8.8, 10.9.

Bản táp đầu cọc bê tông trong thi công ép cọc

Trong xây dựng nền móng, bản táp (bản mã táp đầu cọc) được đúc chìm ở hai đầu đoạn cọc bê tông 200×200, 250×250, 300×300. Khi ép đoạn cọc thứ hai xuống đất, thợ hàn tiến hành hàn nối giáp mối hai tấm bản táp lại với nhau để tạo thành một khối cọc đồng nhất dẫn tải trọng sâu vào lòng đất.

Chế tạo chi tiết máy và phụ kiện cơ khí chính xác

Bản mã tròn và bản mã định hình được sử dụng làm mặt bích nối ống áp lực PCCC, đế đỡ mô tơ bơm nước công nghiệp, giá đỡ pa lăng dầm cầu trục liên kết cùng hệ khung thép ray và tai cẩu bốc dỡ hàng hóa siêu trường siêu trọng.

Năng lực gia công cắt đột bản mã theo yêu cầu tại xưởng Kim Khí Vina

Kim Khí Vina sở hữu xưởng gia công cơ khí quy mô lớn được đầu tư đồng bộ hệ thống máy cắt Laser Fiber 12.000W, máy cắt Plasma CNC nguồn Hypertherm (Mỹ) và máy đột liên hợp thủy lực 150 tấn, sẵn sàng đáp ứng mọi đơn hàng bản mã thép từ vài chục chiếc đến hàng trăm tấn giao nhanh trong 24h.

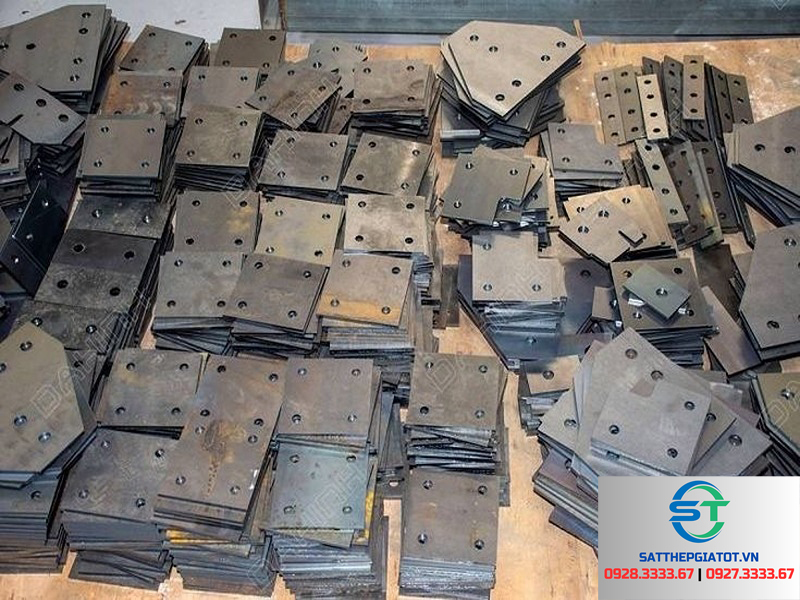

Tổng kho thép tấm và khu vực gia công cơ khí bản mã tại Kim Khí Vina

5 Lợi thế cạnh tranh khi đặt gia công bản mã tại Kim Khí Vina

• Chuyên môn kỹ thuật sâu: Đội ngũ kỹ sư kết cấu hỗ trợ bóc tách bản vẽ CAD miễn phí, lập trình Nesting tối ưu phôi giúp khách hàng tiết kiệm từ 5% – 10% chi phí vật tư.
• Đúng ly, đúng mác thép: 100% phôi thép tấm nguyên bản từ các nhà máy Posco, Formosa, Hòa Phát, cung cấp đầy đủ chứng chỉ xuất xưởng CO/CQ cho từng lô hàng.
• Độ chính xác tuyệt đối: Dung sai cắt dưới ±0.2mm, lỗ đột bu lông tròn đều, tim lỗ chuẩn xác 100% giúp việc lắp dựng tại công trường diễn ra trơn tru.
• Giá xưởng trực tiếp: Nhập khẩu phôi thép số lượng lớn và trực tiếp gia công tại xưởng, không qua đơn vị trung gian, mang lại giá thành cạnh tranh nhất thị trường.
• Giao hàng tận chân công trình: Đội xe cẩu tự hành từ 3.5 tấn đến 15 tấn hỗ trợ bốc dỡ an toàn, giao nhanh tại TPHCM, Bình Dương, Đồng Nai, Long An và các tỉnh phía Nam.

Hãy liên hệ ngay với tổng kho sắt thép giá tốt Kim Khí Vina để nhận được sự tư vấn kỹ thuật chuyên sâu, hỗ trợ bóc tách bản vẽ CAD miễn phí và bảng báo giá gia công bản mã cạnh tranh nhất thị trường.

Địa chỉ xưởng gia công & văn phòng: 23/23 Đường Số 12, KP2, Phường Hiệp Bình Phước, TP. Thủ Đức, TPHCM.
Hotline báo giá nhanh 24/7: 0909.555.988 – 0938.072.729.

Câu hỏi thường gặp về thép bản mã (FAQ)

Bản mã tiếng Anh là gì?

Bản mã trong tiếng Anh kỹ thuật kết cấu được gọi là Gusset Plate (đối với bản mã liên kết nút dàn, dầm kèo) hoặc Base Plate (đối với bản mã chân cột móng). Ngoài ra, đối với các loại bản táp hàn nối cọc hoặc nối dầm thép, thuật ngữ chuyên ngành là Splice Plate hoặc Tie Plate.

Bản mã chân cột nhà xưởng 1 tầng nên dùng độ dày mấy ly?

Độ dày bản mã chân cột cho nhà xưởng 1 tầng không có cầu trục thường dùng từ 10mm đến 14mm mác thép SS400. Với các nhà xưởng khẩu độ lớn trên 25m hoặc có cầu trục nâng hạ từ 5 tấn trở lên, độ dày bản mã chân cột bắt buộc phải từ 16mm đến 25mm và phải được vát mép trước khi hàn vào thân cột thép chữ H.

Bản táp (Ban tap) có tác dụng gì trong ép cọc bê tông?

Bản táp (bản mã táp đầu cọc) có tác dụng làm chi tiết trung gian để thợ hàn thực hiện mối hàn giáp mối liên kết hai đoạn cọc bê tông cốt thép lại với nhau trong quá trình ép cọc sâu xuống lòng đất. Nhờ có bản táp, lực ép từ máy thủy lực truyền thẳng hàng từ đoạn cọc trên xuống đoạn cọc dưới mà không làm nứt vỡ đầu cọc.

Bản mã mạ kẽm nhúng nóng có bị biến dạng hay cong vênh không?

Bản mã thép có độ dày từ 6mm trở lên hoàn toàn không bị biến dạng hay cong vênh khi nhúng vào bể kẽm nóng chảy 450°C. Đối với các bản mã mỏng từ 3mm – 5mm có diện tích rộng, kỹ thuật viên Kim Khí Vina luôn thực hiện gá kẹp chuyên dụng trước khi nhúng kẽm để đảm bảo độ phẳng tuyệt đối.
