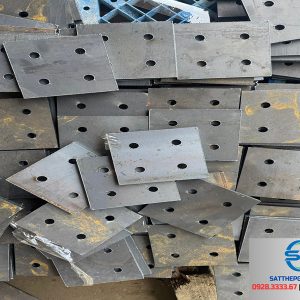

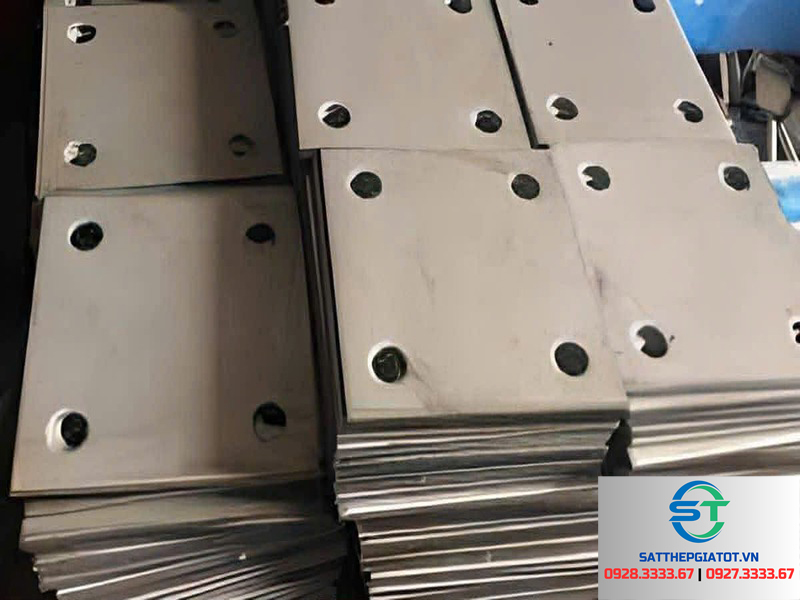

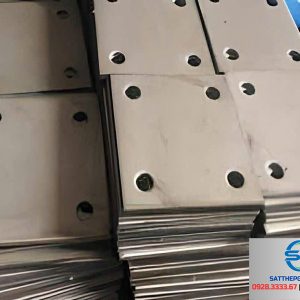

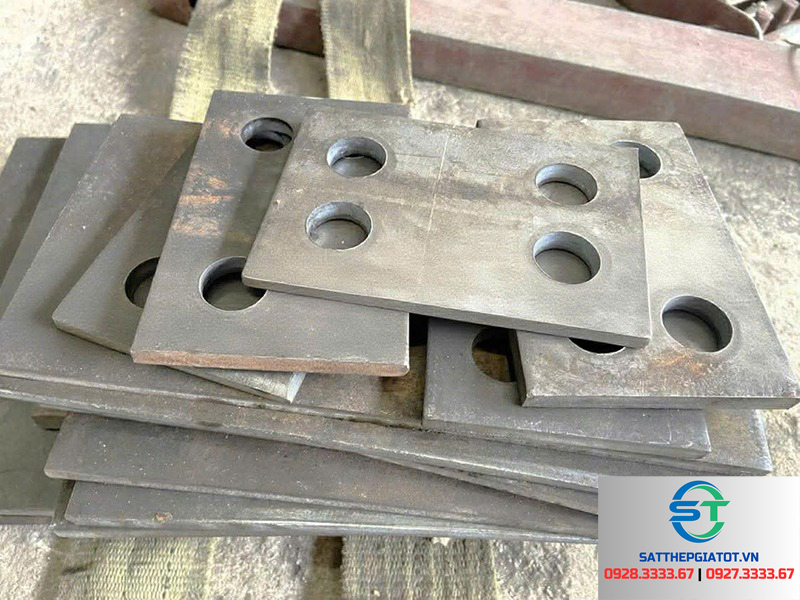

Bản Mã Sắt Vuông

Bản mã sắt vuông là chi tiết liên kết thép tấm có bốn cạnh bằng nhau và bốn góc vuông 90 độ, đóng vai trò như “bàn chân” vững chắc giúp cột thép đứng vững trên nền móng hoặc kết nối các đoạn dầm chịu lực. Tại Kim Khí Vina, chúng tôi cung cấp giải pháp gia công bản mã bằng công nghệ CNC hiện đại, đảm bảo độ chính xác từng milimet, giúp nhà thầu thi công nhanh chóng và tối ưu hóa vật liệu.

Đơn giá bản mã sắt vuông gồm các loại phổ biến trên thị trường

Bản mã sắt vuông là gì?

Trong ngôn ngữ chuyên ngành kết cấu thép, bản mã (Base Plate/Gusset Plate) là tấm thép phẳng được gia công cắt, đột lỗ để làm trung gian liên kết.

Bản mã sắt vuông là loại có hình dạng hình học cơ bản nhất: Hình vuông.
Tại sao hình vuông lại được sử dụng nhiều nhất (chiếm tới 70% các loại bản mã)?

• Tính đối xứng: Phù hợp với đa số các loại cột thép (Cột H, Cột I, Cột hộp vuông, Cột tròn) giúp phân bố tải trọng đều ra 4 phía.

• Tối ưu vật liệu: Khi cắt từ tấm thép khổ lớn (1.5m hoặc 2m), hình vuông cho phép xếp hình (nesting) khít nhau, giảm thiểu tối đa lượng thép vụn (scrap), từ đó giá thành rẻ hơn các hình dạng khác.

Nhiệm vụ cốt lõi của nó là phân tán lực nén từ cột xuống diện tích bề mặt bê tông móng rộng hơn, giúp bu lông neo chịu lực đều, tránh hiện tượng phá hoại cục bộ bê tông tại chân cột.

Bản mã sắt vuông được sản xuất bằng công nghệ nào?

Nhiều xưởng cơ khí nhỏ lẻ vẫn dùng phương pháp cắt thủ công bằng gió đá (Oxy-Gas) và thước đo tay. Cách làm này khiến cạnh cắt bị răng cưa, vát cạnh và quan trọng nhất là không đảm bảo độ vuông góc 90 độ (dễ bị biến thành hình bình hành/hình thoi). Điều này gây khó khăn cực lớn khi lắp dựng và căn chỉnh cột.

Tại Kim Khí Vina, chúng tôi áp dụng quy trình sản xuất công nghiệp 4.0 cho Bản mã sắt vuông:

Cắt Laser Fiber CNC (Cho độ dày < 20mm):

• Sử dụng chùm tia Laser hội tụ để cắt.
• Ưu điểm: Đường cắt láng mịn như gương, vuông góc tuyệt đối. Đặc biệt, máy Laser có thể khoét lỗ bu lông cực chuẩn, không cần công đoạn khoan sau đó.

Cắt Plasma Hypertherm (Cho độ dày > 20mm):

• Dành cho các loại bản mã chân cột siêu dày trong công nghiệp nặng.
• Ưu điểm: Tốc độ cắt nhanh, chi phí hợp lý hơn Laser nhưng vẫn đảm bảo độ chính xác cao hơn nhiều so với cắt gió đá.

Đột lỗ thủy lực (Hydraulic Punching):

• Sử dụng máy đột công suất 60-100 tấn để tạo lỗ tròn hoặc lỗ Ovan chỉ trong 1 giây. Lỗ đột sạch, không ba-via, đảm bảo bu lông xỏ qua nhẹ nhàng.

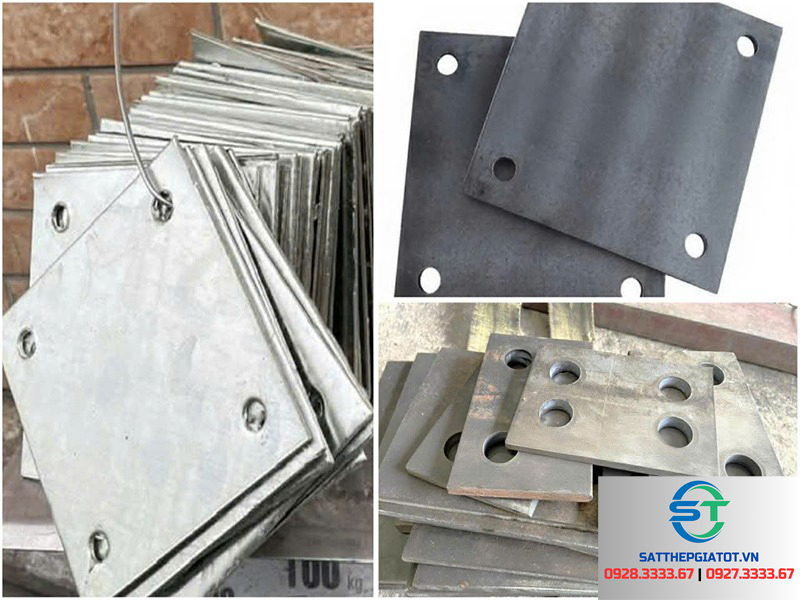

Phân loại sản phẩm và Giải pháp bảo vệ bề mặt

Dựa trên kinh nghiệm 15 năm xử lý ăn mòn kim loại, tôi khẳng định rằng việc chọn đúng lớp bảo vệ cho bản mã quan trọng ngang với việc chọn đúng mác thép. Dưới đây là 3 lựa chọn phổ biến:

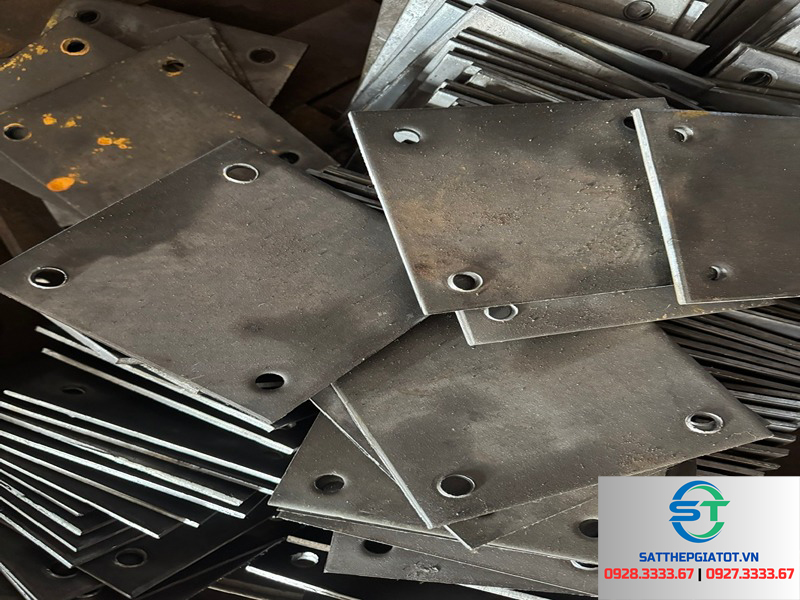

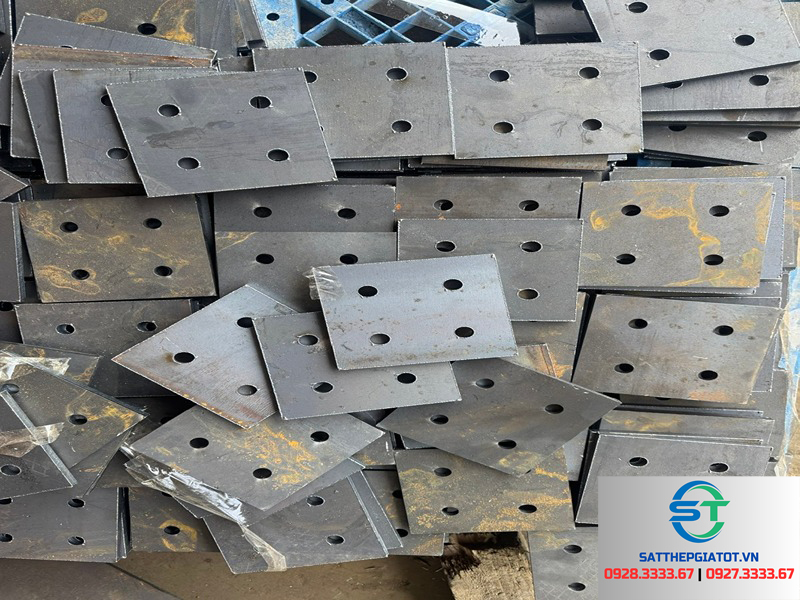

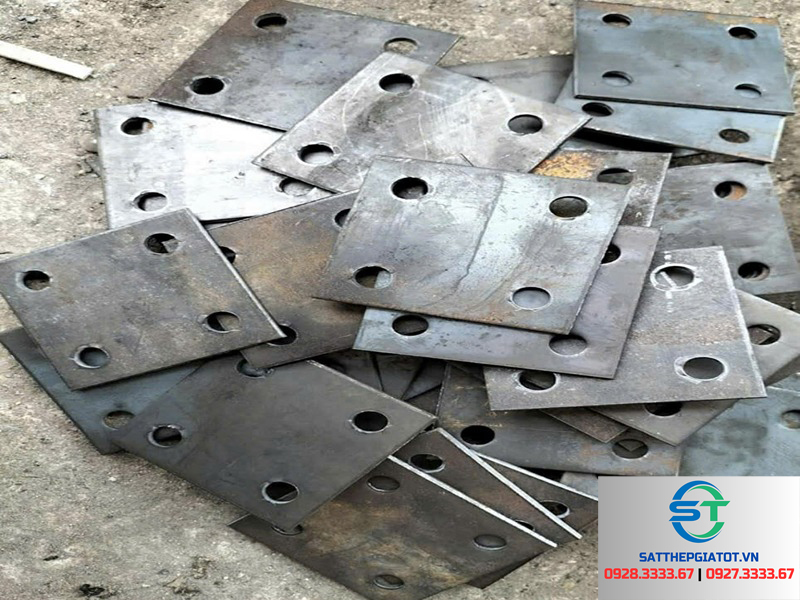

Bản mã sắt vuông hàng đen

• Mô tả: Thép tấm nguyên bản cán nóng, bề mặt màu xanh đen.

• Ứng dụng: Dùng cho các chi tiết chôn trong bê tông, chân cột trong nhà xưởng khô ráo, hoặc các cấu kiện sẽ được sơn dầu/sơn epoxy tại công trường.

• Giá thành: Thấp nhất.

Bản mã mạ kẽm điện phân

• Mô tả: Lớp kẽm mỏng sáng bóng phủ lên bề mặt.

• Đánh giá: Chỉ mang tính thẩm mỹ và bảo vệ tạm thời. Không khuyến khích dùng cho kết cấu chịu lực chính ngoài trời vì dễ bị rỉ sét sau 1-2 năm.

Bản mã mạ kẽm nhúng nóng

Đây là giải pháp “bất tử” cho các công trình ven biển hoặc ngoài trời mà tôi luôn tư vấn cho khách hàng.

• Quy trình: Bản mã sắt vuông sau khi gia công xong (cắt, đột) sẽ được tẩy rỉ sạch sẽ và nhúng toàn bộ vào bể kẽm nóng chảy ở 450°C.

• Ưu điểm: Lớp kẽm dày (trên 70 micron) bám chặt cả bên trong lỗ đột và các góc cạnh. Nó bảo vệ thép khỏi sự ăn mòn điện hóa lên đến 30-50 năm.

So sánh và lựa chọn:

• Nếu công trình trong nhà, kín gió: Chọn Hàng đen để tiết kiệm.

• Nếu công trình ngoài trời, gần biển, tiếp xúc hóa chất: Bắt buộc chọn Mạ kẽm nhúng nóng.

Bạn muốn so sánh chi phí và hiểu rõ hơn về quy trình này? Mời bạn tham khảo bài viết chi tiết: Giá mạ kẽm nhúng nóng sắt thép của Kim Khí Vina. Bài viết sẽ cung cấp đơn giá theo kg để bạn dễ dàng lập dự toán.

Đặc điểm và thông số kỹ thuật

Để đảm bảo khả năng chịu lực, Bản mã sắt vuông tại Kim Khí Vina luôn tuân thủ các thông số kỹ thuật nghiêm ngặt:

Kích thước phổ biến:

• Vuông 100×100, 150×150: Dùng cho cột nhỏ, kèo mái.
• Vuông 200×200, 250×250: Dùng cho nhà xưởng khẩu độ nhỏ.
• Vuông 300×300, 400×400: Dùng cho nhà xưởng công nghiệp, chân cột lớn.
• Lưu ý: Chúng tôi nhận cắt mọi kích thước theo yêu cầu.

Độ dày (t): Đây là yếu tố quyết định khả năng chịu uốn của bản mã.

• Dân dụng nhẹ: 5mm, 6mm, 8mm.
• Nhà xưởng tiêu chuẩn: 10mm, 12mm, 14mm.
• Kết cấu nặng: 16mm, 20mm, 25mm trở lên.
• Kinh nghiệm chuyên gia: Độ dày bản mã nên

Mác thép:

• SS400 (JIS – Nhật): Phổ biến nhất, dẻo dai, dễ hàn.
• A36 (ASTM – Mỹ): Cường độ cao hơn, dùng cho dự án FDI.
• Q345B: Thép hợp kim thấp cường độ cao, dùng cho kết cấu chịu tải trọng lớn.

Quy cách lỗ bu lông:

• Thường bố trí 4 lỗ ở 4 góc đối xứng.
• Loại lỗ: Nên ưu tiên Lỗ Ovan (ví dụ 18x30mm cho bu lông M16) để dễ dàng căn chỉnh sai số khi lắp đặt bu lông neo (Anchor bolt) bị lệch tâm.

Ứng dụng và Dịch vụ gia công thép tấm liên quan

Bản mã sắt vuông là sản phẩm đa năng, xuất hiện ở hầu hết các hạng mục xây dựng:

1. Chân cột nhà tiền chế: Ứng dụng phổ biến nhất (chiếm 80%).

2. Đỉnh cột và Mối nối dầm: Dùng làm bản bích nối hai đoạn dầm/cột thép lại với nhau (End plate).

3. Chân máy móc: Làm đệm chân máy để bắt vít xuống sàn xưởng, giảm rung lắc.

4. Hệ thống giằng: Kết nối các thanh giằng chéo vào khung chính.

Dịch vụ gia công tại Kim Khí Vina:
Chúng tôi cung cấp hệ sinh thái gia công thép tấm toàn diện:

• Cắt CNC theo bản vẽ: Đảm bảo kích thước chuẩn, cạnh vuông sắc nét.

• Gia công đột lỗ (Punching): Đột lỗ chính xác trên thép tấm dày.

• Vát mép hàn (Beveling): Với bản mã dày >16mm, chúng tôi nhận vát cạnh để tạo rãnh hàn ngấu (Full penetration welding).

• Hàn gân tăng cứng: Nhận hàn sườn gia cường vào bản mã để tăng khả năng chịu lực momen.

Lưu ý quan trọng khi sử dụng và bảo quản

Là một kỹ sư kết cấu, tôi khuyên bạn nên chú ý những điểm sau để tránh rủi ro:

• Độ phẳng bề mặt (Flatness):
  Đây là yếu tố sống còn. Bản mã phải phẳng tuyệt đối. Nếu bị cong vênh (do nhiệt cắt Plasma không kiểm soát tốt), diện tích tiếp xúc với bê tông sẽ giảm, gây ứng suất cục bộ làm nứt vữa đệm (Grouting). Tại Kim Khí Vina, chúng tôi có máy nắn phẳng sau cắt.

• Dung sai lỗ:
  Lỗ đột nên lớn hơn đường kính bu lông từ 2mm – 4mm. Đừng làm lỗ quá khít, thợ lắp dựng sẽ rất vất vả nếu bu lông neo bị nghiêng nhẹ.

• Xử lý trước khi hàn:
  Với bản mã thép đen, bắt buộc phải mài sạch lớp rỉ ở mép hàn để đảm bảo mối hàn ngấu sâu, không bị rỗ khí (bọt khí).

• Bảo quản:
  Kê cao cách mặt đất, che phủ bạt. Tránh để nước đọng trên bề mặt tấm gây rỉ sét dạng rỗ (pitting corrosion).

Kim Khí Vina là địa chỉ mua bản mã sắt vuông chất lượng, giá tốt

Thị trường sắt thép hiện nay “thượng vàng hạ cám”. Nhiều nơi bán bản mã giá rẻ nhưng sử dụng thép cuộn cán lại (thép non), độ dày thiếu hụt (âm zem) và cắt thủ công nham nhở.

Tại Kim Khí Vina, chúng tôi cam kết mang lại giá trị thực:

1. Chất lượng chuẩn: Sử dụng 100% thép tấm SS400/A36 nhập khẩu hoặc từ các nhà máy lớn (Hòa Phát, Formosa). Có đầy đủ CO/CQ.

2. Đủ ly – Đủ ký: Độ dày thép luôn nằm trong dung sai cho phép của tiêu chuẩn quốc tế. Nói KHÔNG với thép âm quá mức cho phép.

3. Gia công sắc nét: Công nghệ Laser và Đột thủy lực mang lại sản phẩm đẹp, đồng đều, lắp đặt dễ dàng.

4. Tối ưu chi phí: Nhờ phần mềm Nesting xếp hình thông minh cho các bản mã vuông, chúng tôi giảm thiểu lượng thép vụn, từ đó mang lại giá thành rẻ nhất cho khách hàng.

Đừng ngần ngại liên hệ với Kim Khí Vina ngay hôm nay. Đội ngũ kỹ thuật của chúng tôi sẵn sàng tư vấn miễn phí về độ dày, quy cách lỗ và báo giá ưu đãi nhất cho bạn.

Tác Giả: CEO Mã Quốc Sinh
