Bản Mã 200×200

Bản mã 200×200 là chi tiết liên kết thép tấm hình vuông, đóng vai trò như “bàn chân” vững chắc giúp cột thép đứng vững trên nền móng hoặc kết nối các dầm chịu lực. Tại Kim Khí Vina, chúng tôi cung cấp giải pháp gia công bản mã bằng công nghệ CNC hiện đại, đảm bảo độ chính xác từng milimet, giúp nhà thầu thi công nhanh chóng và tiết kiệm chi phí nhân công.

Bản mã 200×200 là gì?

Trong kết cấu thép, bản mã (Base Plate/Gusset Plate) là tấm thép phẳng được gia công cắt, đột lỗ để làm trung gian liên kết.

Bản mã 200×200 có kích thước cạnh 20cm (200mm). Đây là kích thước tiêu chuẩn vàng cho các loại cột thép có tiết diện vừa phải như:

• Cột thép hình I/H: I-150, I-200, H-100, H-125, H-150.

• Cột thép hộp vuông: 100×100, 120×120, 150×150.

• Cột ống tròn: D114, D141.

Nhiệm vụ cốt lõi của nó là phân tán lực nén từ cột xuống diện tích bề mặt bê tông móng rộng hơn (400cm2), giúp bu lông neo chịu lực đều, tránh hiện tượng phá hoại cục bộ bê tông tại chân cột.

Bản mã 200×200 được sản xuất bằng công nghệ nào?

Nhiều xưởng cơ khí nhỏ lẻ vẫn dùng phương pháp cắt thủ công bằng gió đá (Oxy-Gas) và khoan tay. Cách làm này khiến cạnh cắt bị răng cưa, kích thước không đều và lỗ bu lông thường bị lệch tâm.

Tại Kim Khí Vina, với tư cách là đơn vị chuyên nghiệp, chúng tôi áp dụng quy trình sản xuất công nghiệp 4.0 cho bản mã 200×200:

Cắt Plasma/Laser CNC:

• Hệ thống máy cắt tự động điều khiển bằng máy tính.
• Ưu điểm: Tạo ra đường cắt vuông góc 90 độ, bề mặt cạnh láng mịn, không có xỉ sắt (ba-via). Kích thước chuẩn xác tuyệt đối, đảm bảo tính thẩm mỹ và an toàn khi lắp dựng.

Đột lỗ thủy lực (Hydraulic Punching):

• Sử dụng máy đột công suất 60-100 tấn.
• Ưu điểm: Tốc độ cực nhanh (1 giây/lỗ), lỗ tròn hoặc lỗ ovan đều sắc nét, không làm biến dạng bề mặt thép xung quanh lỗ như khoan nhiệt.

Phân loại sản phẩm và Giải pháp bảo vệ bề mặt

Dựa trên kinh nghiệm 15 năm xử lý ăn mòn kim loại, tôi khẳng định rằng việc chọn đúng lớp bảo vệ cho bản mã quan trọng ngang với việc chọn đúng mác thép. Dưới đây là 3 lựa chọn phổ biến:

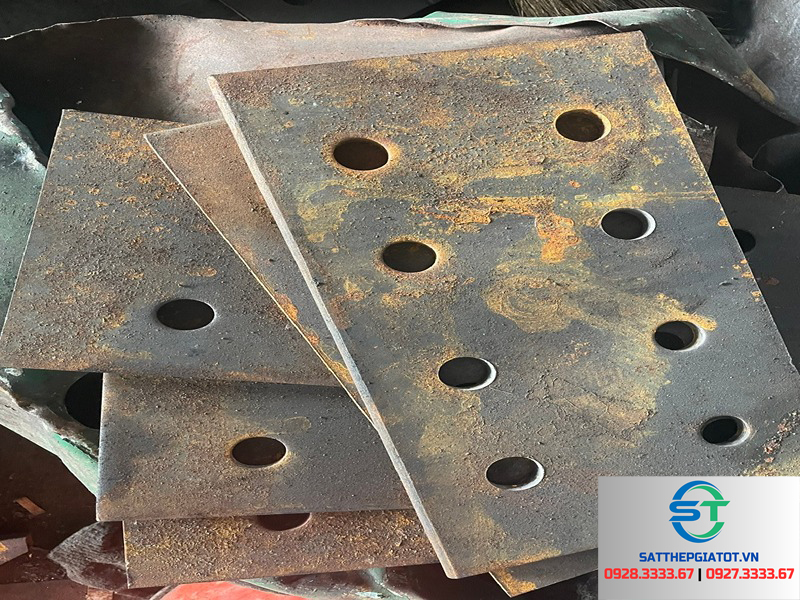

Bản mã thép đen

• Mô tả: Thép tấm nguyên bản cán nóng, bề mặt màu xanh đen.

• Ứng dụng: Dùng cho các chi tiết chôn trong bê tông, chân cột trong nhà xưởng khô ráo, hoặc các cấu kiện sẽ được sơn dầu/sơn epoxy tại công trường.

• Giá thành: Thấp nhất.

Bản mã mạ kẽm điện phân

• Mô tả: Lớp kẽm mỏng sáng bóng phủ lên bề mặt.

• Đánh giá: Chỉ mang tính thẩm mỹ và bảo vệ tạm thời. Không khuyến khích dùng cho kết cấu chịu lực chính ngoài trời vì dễ bị rỉ sét sau 1-2 năm.

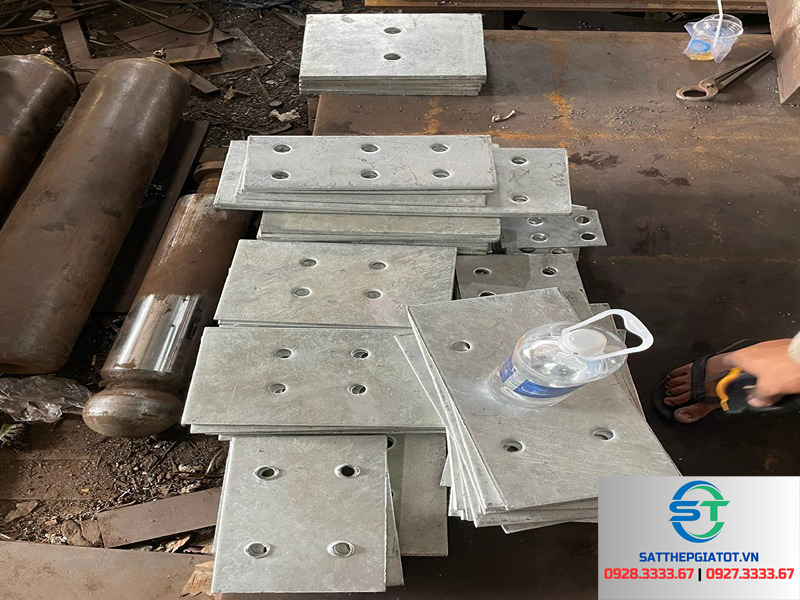

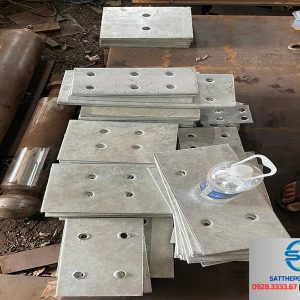

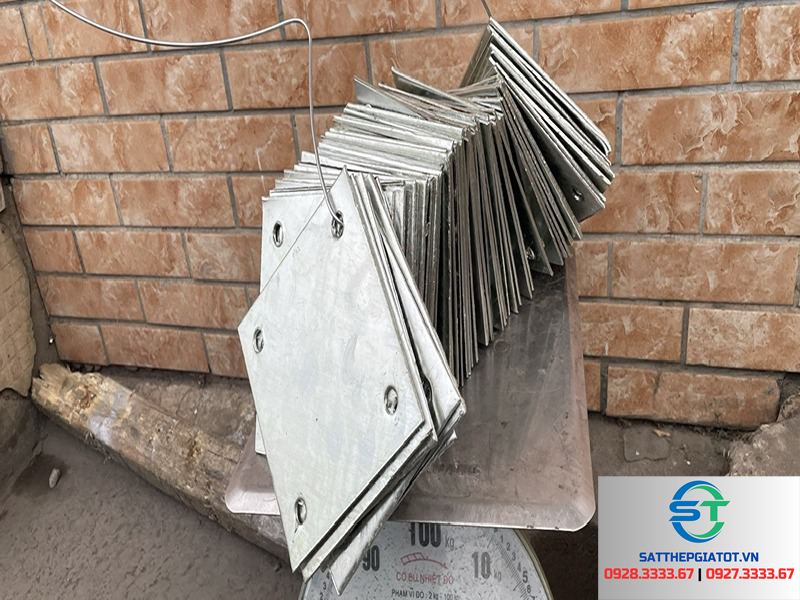

Bản mã mạ kẽm nhúng nóng (Hot-Dip Galvanized) – Khuyên dùng

Đây là giải pháp “bất tử” cho các công trình ven biển hoặc ngoài trời mà tôi luôn tư vấn cho khách hàng.

• Quy trình: Bản mã 200×200 sau khi gia công xong (cắt, đột) sẽ được tẩy rỉ sạch sẽ và nhúng toàn bộ vào bể kẽm nóng chảy ở 450°C.

• Ưu điểm: Lớp kẽm dày (trên 65 micron theo tiêu chuẩn ASTM A123) bám chặt cả bên trong lỗ đột và các góc cạnh. Nó bảo vệ thép khỏi sự ăn mòn điện hóa lên đến 30-50 năm.

• Lời khuyên: Nếu công trình của bạn là nhà xe, mái che ngoài trời, cột đèn… đừng tiếc tiền cho phương pháp này.

Bạn muốn so sánh chi phí và hiểu rõ hơn về quy trình này? Mời bạn tham khảo bài viết chi tiết: Giá mạ kẽm nhúng nóng sắt thép của Kim Khí Vina. Bài viết sẽ cung cấp đơn giá theo kg để bạn dễ dàng lập dự toán.

Đặc điểm và thông số kỹ thuật bản mã 200×200

Để đảm bảo khả năng chịu lực, bản mã 200×200 tại Kim Khí Vina luôn tuân thủ các thông số kỹ thuật nghiêm ngặt:

Kích thước phủ bì: 200mm x 200mm (Hình vuông).

Độ dày (t): Đây là yếu tố quyết định khả năng chịu uốn của bản mã.

• Dân dụng nhẹ: 6mm, 8mm.
• Nhà xưởng tiêu chuẩn: 10mm, 12mm, 14mm.
• Kết cấu nặng: 16mm, 20mm, 25mm.
• Lưu ý chuyên gia: Độ dày bản mã nên
•  độ dày cánh cột (Flange thickness) + 4mm để đảm bảo độ cứng vững.

Mác thép:

• SS400 (JIS – Nhật): Phổ biến nhất, dẻo dai, dễ hàn.
• A36 (ASTM – Mỹ): Cường độ cao hơn, dùng cho dự án FDI.
• Q345B: Thép hợp kim thấp cường độ cao, dùng cho kết cấu chịu tải trọng lớn.

Quy cách lỗ bu lông:

• Thường bố trí 4 lỗ ở 4 góc.
• Kích thước lỗ: 14mm, 16mm, 18mm, 20mm, 22mm.
• Loại lỗ: Lỗ tròn hoặc Lỗ Ovan (ví dụ 18x30mm) để dễ dàng căn chỉnh sai số bu lông neo (Anchor bolt).

Ứng dụng và Dịch vụ gia công thép tấm liên quan

Bản mã 200×200 là sản phẩm đa năng, xuất hiện ở hầu hết các hạng mục xây dựng:

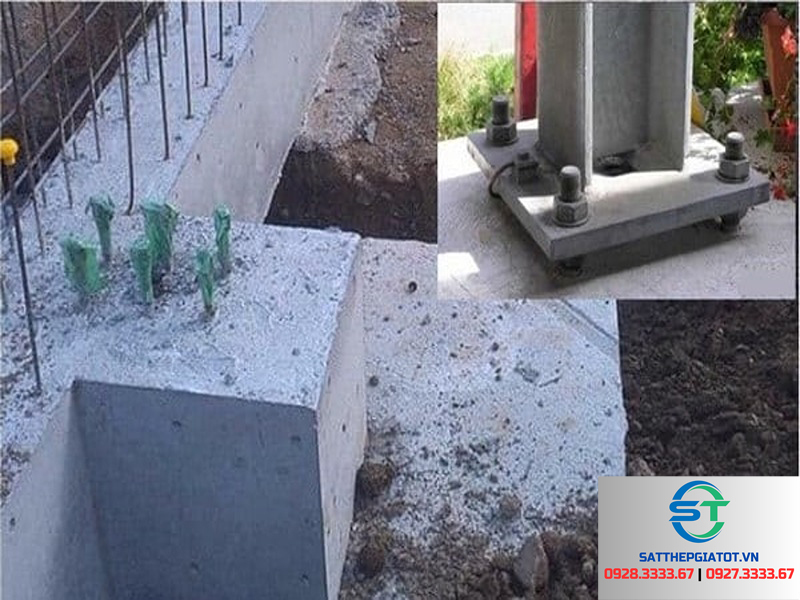

1. Chân cột nhà tiền chế: Ứng dụng phổ biến nhất (chiếm 70%).

2. Đỉnh cột kèo thép: Liên kết kèo mái với cột.

3. Mối nối dầm: Dùng làm bản bích nối hai đoạn dầm thép lại với nhau.

4. Chân trụ lan can cầu: Các công trình cầu đường thường dùng bản mã dày >16mm mạ kẽm nhúng nóng.

Dịch vụ gia công tại Kim Khí Vina:
Chúng tôi cung cấp hệ sinh thái gia công thép tấm toàn diện:

• Cắt theo yêu cầu: Ngoài 200×200, chúng tôi cắt mọi kích thước (150×150, 300×300, 400×400…) theo bản vẽ.

• Gia công chấn (Bending): Chấn góc L, chấn U, chấn định hình cho các chi tiết pát liên kết phức tạp.

• Gia công đột lỗ (Punching): Đột lỗ chính xác trên thép tấm, thép V, thép U.

• Hàn gân tăng cứng: Nhận hàn sườn gia cường vào bản mã để tăng khả năng chịu lực, chống cong vênh.

Lưu ý quan trọng khi sử dụng và bảo quản

Là một kỹ sư kết cấu, tôi khuyên bạn nên chú ý những điểm sau để tránh rủi ro:

• Kiểm tra độ phẳng: Bản mã phải phẳng tuyệt đối. Nếu bị cong vênh (do nhiệt cắt hoặc do phôi thép kém), diện tích tiếp xúc với bê tông sẽ giảm, gây ứng suất cục bộ làm nứt vữa đệm (Grouting).

• Chọn bu lông tương thích: Lỗ đột nên lớn hơn đường kính bu lông 2mm (ví dụ bu lông M16 thì đột lỗ 18mm). Nếu làm lỗ quá khít, thợ lắp dựng sẽ rất vất vả.

• Xử lý trước khi hàn: Với bản mã thép đen, bắt buộc phải mài sạch lớp rỉ ở mép hàn để đảm bảo mối hàn ngấu sâu, không bị rỗ khí.

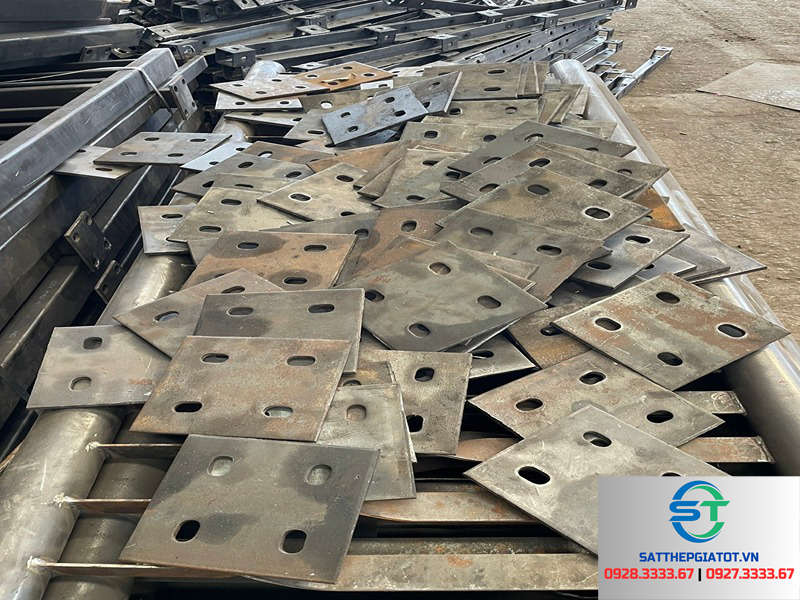

• Bảo quản: Kê cao cách mặt đất, che phủ bạt. Tránh để nước đọng trên bề mặt tấm gây rỉ sét dạng rỗ (pitting corrosion).

Địa chỉ mua bản mã 200×200 chất lượng, giá tốt

Thị trường sắt thép hiện nay “thượng vàng hạ cám”. Nhiều nơi bán bản mã giá rẻ nhưng sử dụng thép cuộn cán lại (thép non), độ dày thiếu hụt (âm zem) và cắt thủ công nham nhở.

Tại Kim Khí Vina, chúng tôi cam kết mang lại giá trị thực:

• Cam kết chất lượng: Sử dụng 100% thép tấm SS400/A36 nhập khẩu hoặc từ các nhà máy lớn (Hòa Phát, Formosa). Có đầy đủ CO/CQ.

• Đủ ly – Đủ ký: Độ dày thép luôn nằm trong dung sai cho phép của tiêu chuẩn quốc tế. Nói KHÔNG với thép âm quá mức cho phép.

• Gia công sắc nét: Công nghệ CNC và đột thủy lực mang lại sản phẩm đẹp, đồng đều, lắp đặt dễ dàng.

• Giá gốc tận xưởng: Chúng tôi nhập khẩu phôi và gia công trực tiếp, cắt bỏ khâu trung gian để mang lại mức giá tốt nhất cho khách hàng.

Đừng ngần ngại liên hệ với Kim Khí Vina ngay hôm nay. Đội ngũ kỹ thuật của chúng tôi sẵn sàng tư vấn miễn phí về độ dày, quy cách lỗ và báo giá ưu đãi nhất cho bạn.

Tác Giả: CEO Mã Quốc Sinh
