Báo Giá Thép Mạ Kẽm Nhúng Nóng Mới Nhất 2026 & Quy Trình 8 Bước Tiêu Chuẩn ISO 1461

Thép mạ kẽm nhúng nóng là vật liệu thép carbon cường độ cao được bảo vệ vĩnh viễn khỏi quá trình oxy hóa bằng lớp hợp kim Fe-Zn thông qua phản ứng hóa học ở bể kẽm nóng chảy 450°C. Việc ứng dụng sắt nhúng nóng trong kết cấu hạ tầng tiết kiệm 100% chi phí bảo dưỡng hàng năm cho chủ đầu tư. Ngay trong năm 2026, giá thép mạ kẽm nhúng nóng tiếp tục duy trì tính cạnh tranh mạnh mẽ so với mạ kẽm điện phân nhờ hiệu quả bảo vệ vượt trội. Bảng báo giá thép mạ kẽm nhúng nóng mới nhất cung cấp định mức chi phí thực tế dao động từ 5.500 đến 15.500 VNĐ/kg (theo dữ liệu khảo sát từ các đại lý cấp 1 tại Việt Nam tháng 05/2026). Bạn theo dõi nội dung chi tiết dưới đây để nắm vững quy trình 8 bước gia công tiêu chuẩn quốc tế áp dụng cho các cấu kiện kim loại, như thép hình chữ I, thép hộp, thép ống mạ kẽm, và lập dự toán vật tư chính xác nhất nếu công trình thi công phơi nhiễm trực tiếp với sương muối.

1. Bảng Báo Giá Thép Mạ Kẽm Nhúng Nóng Chi Tiết Các Loại (Cập Nhật Liên Tục)

Mức báo giá gia công mạ kẽm nhúng nóng hiện tại dao động từ 5.500 đến 15.500 VNĐ/kg (chưa bao gồm VAT), tùy thuộc vào quy cách và chủng loại vật tư sắt thép. Giá thực tế thay đổi liên tục theo biến động phôi thép toàn cầu và chi phí vận hành bể mạ.

Bảng giá dưới đây cung cấp định mức tham khảo dịch vụ gia công nhúng nóng cho các dòng sản phẩm sắt thép phổ biến trên thị trường (dữ liệu cập nhật theo khảo sát mới nhất tháng 5/2026 từ Kim Khí Vina):

Bạn yêu cầu nhà máy cung cấp bảng báo giá vật liệu chính xác nhất tại thời điểm mua. Đừng quên cung cấp đầy đủ danh sách quy cách và yêu cầu tiêu chuẩn ISO 1461 để nhận chiết khấu khối lượng tốt nhất.

2. Thép Mạ Kẽm Nhúng Nóng Là Gì & 3 Ưu Điểm Vượt Trội So Với Thép Đen

Thép mạ kẽm nhúng nóng là quá trình bảo vệ thép carbon bằng cách nhúng toàn bộ vật liệu vào bể kẽm nóng chảy ở nhiệt độ 450°C, tạo ra lớp hợp kim kẽm-sắt dày từ 50 đến 150 micromet bám dính vĩnh viễn trên bề mặt. Lớp phủ kẽm này hoạt động như một lá chắn bảo vệ anốt, ngăn chặn phản ứng oxy hóa và tự động ăn mòn thay cho phần thép bên dưới khi xuất hiện vết xước vật lý.

So sánh trực diện với thép đen truyền thống, thép mạ kẽm nhúng nóng mang lại 3 giá trị cốt lõi định hình tiêu chuẩn xây dựng hiện đại:

• Chống ăn mòn tuyệt đối: Lớp mạ bảo vệ kết cấu khỏi các tác nhân khắc nghiệt (hơi muối, hóa chất công nghiệp, khí ẩm) hiệu quả hơn gấp 10 lần so với thép không sơn hoặc sơn thông thường.
• Tăng tuổi thọ công trình lên hàng thập kỷ: Khung sắt nhúng nóng duy trì tuổi thọ 50 năm ở môi trường nông thôn và 20 đến 25 năm ở môi trường công nghiệp ven biển (theo dữ liệu kiểm định từ Hiệp hội Mạ kẽm Nhúng nóng Hoa Kỳ – AGA năm 2025).
• Cắt giảm 100% chi phí bảo trì: Bề mặt vật liệu không yêu cầu sơn dặm định kỳ, giúp chủ đầu tư loại bỏ hoàn toàn ngân sách bảo dưỡng trong 10 năm đầu vận hành.

Ưu tiên chỉ định vật liệu thép mạ kẽm nhúng nóng ngay từ giai đoạn thiết kế nếu bạn thi công các dự án ngoài trời chịu tác động trực tiếp của thời tiết.

3. Tiêu Chuẩn Kỹ Thuật Quốc Tế (ISO 1461, ASTM A123) Của Sắt Nhúng Nóng

Tiêu chuẩn ISO 1461 (tương đương TCVN 5408:2007) quy định độ dày lớp mạ trung bình tối thiểu cho thép mạ kẽm nhúng nóng phải đạt từ 45 micromet đến 85 micromet, tỷ lệ thuận với độ dày của vật liệu thép nền. Việc tuân thủ chính xác các hệ quy chiếu kỹ thuật này đảm bảo cấu kiện bám dính hợp kim kẽm đồng đều, không bong tróc và cung cấp khả năng chống ăn mòn tối đa.

Bảng phân loại dưới đây trình bày chi tiết định mức độ dày lớp phủ kẽm bắt buộc theo chuẩn ISO 1461 đối với các sản phẩm thép mạ kẽm nhúng nóng định hình (không bao gồm thép đúc ly tâm):

Bạn yêu cầu nhà thầu cung cấp chứng chỉ xuất xưởng đạt chuẩn ASTM A123 hoặc tiêu chuẩn ISO 1461 khi nhận bàn giao vật tư sắt nhúng nóng để phân biệt rõ với hàng mạ kẽm điện phân mỏng. Tiến hành nghiệm thu thực tế bằng máy đo từ tính nhằm xác minh độ dày chính xác trên các chi tiết kim loại như thép hình chữ U, chữ I và thép ống dẫn.

4. Phân Tích Chuyên Sâu Quy Trình 8 Bước Mạ Kẽm Nhúng Nóng Chuẩn

Quy trình mạ kẽm nhúng nóng tiêu chuẩn bao gồm 8 bước kỹ thuật nghiêm ngặt: tẩy dầu mỡ, tẩy rỉ sét bằng axit, rửa sạch, nhúng trợ dung, sấy khô, nhúng kẽm nóng chảy ở 450°C, làm nguội và kiểm tra chất lượng. Quá trình này đòi hỏi kiểm soát nhiệt độ và thời gian khắt khe để đảm bảo thép mạ kẽm nhúng nóng đạt độ bám dính tối đa.

• Tẩy sạch dầu mỡ: Ngâm vật liệu kim loại, như thép hộp hoặc thép ống, trong dung dịch kiềm nồng độ 9% đến 15% ở nhiệt độ 60°C đến 80°C từ 10 đến 15 phút.
• Tẩy rỉ sét: Ngâm thép vào dung dịch axit clohydric (HCl) nồng độ 8% đến 15% nhằm loại bỏ hoàn toàn các lớp oxit sắt trên bề mặt.
• Rửa sạch: Rửa kết cấu thép bằng nước sạch liên tục để loại bỏ cặn axit và hóa chất còn sót lại.
• Nhúng trợ dung: Ngâm chi tiết vào dung dịch kẽm amoni clorua ở nhiệt độ 60°C đến 80°C từ 2 đến 3 phút để tăng khả năng liên kết bề mặt.
• Sấy khô: Đưa cấu kiện vào lò sấy ở nhiệt độ 120°C để bốc hơi lượng nước đọng, ngăn chặn hiện tượng nổ văng khi tiếp xúc kẽm lỏng.
• Nhúng kẽm nóng chảy: Thả vật liệu vào bể mạ duy trì ở mức nhiệt độ chính xác 445°C đến 455°C.
• Làm nguội: Hạ nhiệt độ đột ngột bằng cách nhúng vào bể nước sạch hoặc dung dịch thụ động hóa để lớp phủ kẽm đóng rắn ngay lập tức.

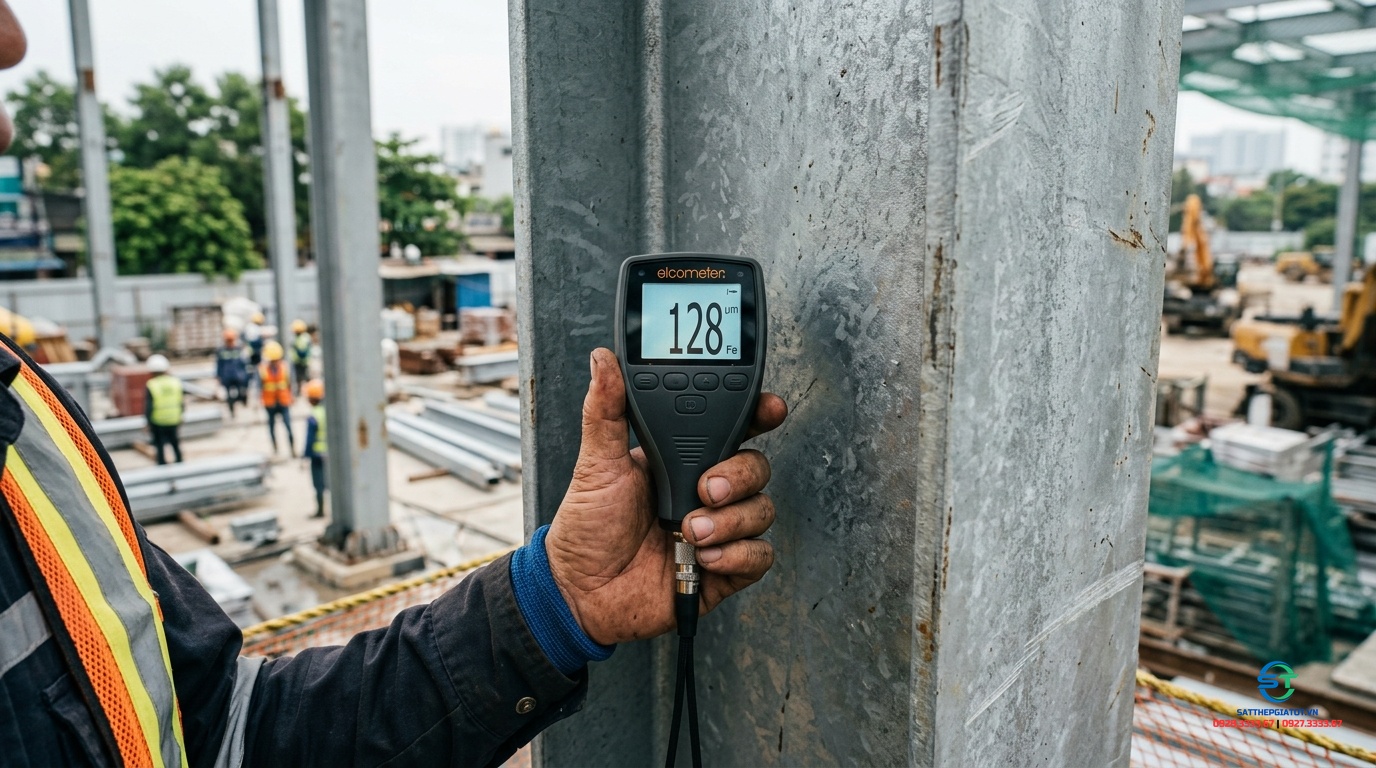

• Kiểm tra chất lượng: Đo độ dày lớp mạ bằng máy từ tính và kiểm tra khuyết tật ngoại quan.

Bạn yêu cầu nhà máy cung cấp báo cáo nghiệm thu ghi nhận đầy đủ 8 thông số của từng công đoạn trên để xác thực chứng nhận chất lượng.

5. So Sánh Hiệu Quả Bảo Vệ: Mạ Kẽm Nhúng Nóng vs Mạ Kẽm Điện Phân

Thép mạ kẽm nhúng nóng cung cấp lớp bảo vệ hợp kim dày từ 50 đến 150 micromet với tuổi thọ trên 50 năm, vượt trội hoàn toàn so với mạ kẽm điện phân chỉ đạt độ dày 15 đến 25 micromet và dễ bị rỉ sét sau 2 đến 5 năm ở môi trường ngoài trời. Sự khác biệt về công nghệ gia công định hình trực tiếp độ bền cơ học và chi phí vòng đời của từng loại vật liệu.

Bảng phân tích dưới đây giúp bạn đánh giá đối chiếu chi tiết để đưa ra quyết định mua thép mạ kẽm nhúng nóng hay mạ điện phân cho công trình:

Bạn bắt buộc chỉ định sử dụng thép mạ kẽm nhúng nóng cho các cấu kiện kim loại chịu lực ngoài trời như dầm kết cấu, trụ điện, dàn giáo thi công. Giới hạn việc sử dụng vật liệu mạ kẽm điện phân nếu dự án chỉ yêu cầu sản xuất các chi tiết trang trí nội thất có kiểm soát độ ẩm.

6. Ứng Dụng Thực Tế Của Thép Mạ Kẽm Nhúng Nóng Trong Các Công Trình Trọng Điểm

Khả năng chống ăn mòn triệt để giúp thép mạ kẽm nhúng nóng trở thành vật liệu cốt lõi trong 4 lĩnh vực hạ tầng trọng điểm: điện lực, viễn thông, giao thông và kết cấu công nghiệp. Khung sắt nhúng nóng chịu tải trực tiếp ngoài trời và không đòi hỏi quy trình bảo trì hàng năm, giúp tiết kiệm 100% ngân sách bảo dưỡng cho chủ đầu tư.

• Ngành điện lực và viễn thông: Ứng dụng thi công hệ thống trụ điện cao thế 500kV, tháp ăng-ten phát sóng 5G và các phụ kiện đường dây tải điện, như bulong, bản mã, thanh ren. Lớp phủ kẽm cách ly vật liệu khỏi sự oxy hóa và chịu đựng trực tiếp điều kiện thời tiết khắc nghiệt.
• Hạ tầng giao thông cầu đường: Sản xuất hệ thống hộ lan tôn lượn sóng, dầm cầu vượt cường độ cao và cột đèn chiếu sáng quốc lộ. Các cấu kiện thép hình, như thép hình chữ I, chữ U, chữ V mạ kẽm nhúng nóng, đảm bảo khung xương giao thông không bị phá hủy dưới tác động của khí thải phương tiện.
• Kết cấu nhà xưởng tiền chế: Định hình khung móng, giàn giáo chịu lực và hệ thống dầm mái cho các cụm nhà máy chế biến hóa chất công nghiệp.
• Công nghiệp khai thác dầu khí: Chế tạo khung giàn khoan và hệ thống ống dẫn dầu tiếp xúc trực tiếp 24/7 với môi trường hơi muối mặn có tính ăn mòn cực mạnh.

Bạn bắt buộc lập dự toán sử dụng vật tư thép mạ kẽm nhúng nóng nếu hạng mục công trình thi công nằm trong bán kính 15km tính từ bờ biển.

7. Bóc Tách Mối Liên Hệ Giữa Độ Dày Lớp Phủ Kẽm Và Tuổi Thọ Công Trình

Độ dày lớp mạ tỷ lệ thuận tuyệt đối với tuổi thọ công trình, trong đó mỗi 10 micromet kẽm gia tăng tương đương với 3 đến 5 năm bảo vệ chống ăn mòn bổ sung trong điều kiện khí hậu nhiệt đới. Tính năng kỹ thuật này trực tiếp quyết định điểm hòa vốn và tổng chi phí sở hữu vòng đời của hệ thống kết cấu thép mạ kẽm nhúng nóng.

Lớp phủ kẽm dày từ 85 micromet trở lên hoạt động như một kho dự trữ anốt khổng lồ, liên tục “hy sinh” electron để bảo vệ phần lõi sắt bên trong khi tiếp xúc với độ ẩm và ion clorua từ nước biển. Tốc độ hao mòn bề mặt kẽm chỉ ở mức 1.5 đến 2.0 micromet mỗi năm ở vùng duyên hải (theo dữ liệu kỹ thuật công bố năm 2025 từ Hiệp hội Mạ kẽm Nhúng nóng Hoa Kỳ). Điều này đồng nghĩa việc tăng độ dày ngay từ giai đoạn nhúng kẽm tại nhà máy giúp kéo dài thời gian khai thác an toàn vượt mốc 50 năm mà không gây suy yếu vật tư thép mạ kẽm nhúng nóng.

Dưới góc độ kinh tế, chi phí gia công mạ ban đầu chỉ chiếm khoảng 3% đến 5% tổng ngân sách dự án, nhưng bề mặt đạt chuẩn ISO 1461 triệt tiêu 100% chi phí cạo rỉ và sơn dặm định kỳ. Bạn mạnh dạn yêu cầu xưởng sản xuất thép mạ kẽm nhúng nóng kéo dài thời gian lưu bể mạ để tăng độ phủ kẽm nếu công trình nằm trong khu vực phơi nhiễm hóa chất.

8. Tổng Kết & Cảnh Báo Khi Mua Thép Mạ Kẽm Nhúng Nóng Giá Rẻ

Thép mạ kẽm nhúng nóng là giải pháp đầu tư cơ sở hạ tầng tối ưu nhất, mang lại vòng đời khai thác 50 năm nhờ lớp mạ hợp kim Fe-Zn dày từ 85 micromet bám dính siêu cường. Tuy nhiên, sự xuất hiện của các lô hàng mạ kẽm điện phân đội lốt nhúng nóng hoặc bị nhà máy rút ngắn thời gian lưu kẽm đang gây rủi ro sập đổ kết cấu cho nhiều dự án thi công.

Bạn áp dụng ngay 3 nguyên tắc kiểm định vật tư dưới đây để loại trừ 100% rủi ro mua phải thép mạ kẽm nhúng nóng kém chất lượng:

• Kiểm tra hồ sơ pháp lý: Đối chiếu trực tiếp chứng chỉ chất lượng (CQ) từ nhà máy để đảm bảo độ dày lớp mạ đạt chuẩn TCVN 5408:2007 (tương đương ISO 1461).
• Nhận diện ngoại quan bề mặt: Từ chối nghiệm thu các lô vật tư có lớp phủ kẽm sáng bóng bất thường (dấu hiệu mạ điện phân) hoặc bị vón cục lồi lõm tại vị trí góc cạnh.
• Đo lường tại công trường: Sử dụng thiết bị đo từ tính cầm tay Elcometer để kiểm tra chéo độ dày lớp kẽm thực tế so với báo giá vật liệu ban đầu.

Liên hệ ngay với bộ phận kỹ thuật dự án qua Hotline để nhận tư vấn bảng thông số định mức chính xác và đặt mua thép mạ kẽm nhúng nóng đạt chuẩn quốc tế.
